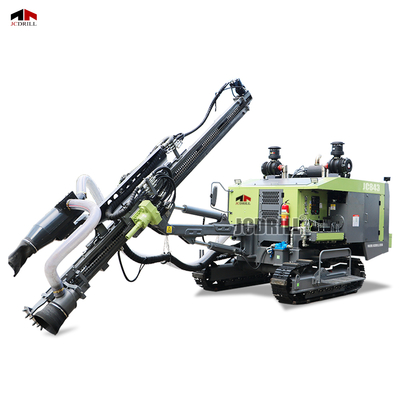

Premium-Rotationssystem-Luftkompressor integrierte Bohrlochgesteinssprengloch-Oberflächenbohranlage mit Staubabscheider

>> Produktbeschreibung

JC843 ist für Präzisionsbohrungen in Projekten mit mittlerer Tiefe ausgelegt und kombiniert robuste Leistung mit fortschrittlicher Zuführungstechnologie, um eine stabile und effiziente Bohrbildung zu erzielen.Konzipiert für Bohrtiefen von bis zu 21 m und Bohrdurchmesser zwischen φ90 und 115 mm, ist es ideal für Anwendungen geeignet, bei denen eine gleichbleibende Leistung unter moderaten Gesteinsbedingungen erforderlich ist.Das Drehsystem der Anlage verfügt über einen Motor der Eaton 2K-Serie, der bis zu 2200 N·m Drehmoment und variable Drehzahlen von 0 bis 100 Rpm liefertDas Zuführungssystem verwendet einen motorbetriebenen Kettenmechanismus, der eine reibungslose und zuverlässige Zuführungsbewegung mit einem 3400 mm langen Schlag und einer 1100 mm langen Verlängerung gewährleistet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Der JC843 wird von einem 162-kW-Dieselmotor von Yuchai angetrieben und verfügt über ein zweistufiges Druckluftsystem mit einer Leistung von 15 m3/min bei einem Arbeitsdruck von 1,8 MPa.Optimierung der pneumatischen Energie für die Effizienz des LochhammersDie hohe Festigkeit des Stahls und die langlebige Rahmenkonstruktion der Anlage erhöhen die Betriebstabilität und die Langlebigkeit unter schweren Arbeitsbelastungen.Die Anlage gleicht erhebliche Leistung mit überschaubaren Transportgrößen aus.. Mit Straßenbahngeschwindigkeiten von 3 km/h (schnell) und 1,5 km/h (langsam) passt sich der JC843 gut an die Anforderungen an die Mobilität vor Ort an.Einbeziehung von QIANGTIAN-Steuerventilen und importierten elektrischen Komponenten mit IP56-Bewertung, JC843 garantiert eine präzise hydraulische Steuerung und einen robusten Umweltschutz.

>> Parameter

>> Merkmale

>> Steuerungssystem: Die hinten montierte Steuerungskonsole integriert Bohrungen, Tramming und Systemüberwachung in einem zentralisierten Panel.Fehlerwarnungen, und Betriebsfeedback Verbesserung der Sicherheit und der Effizienz des Arbeitsflusses.

>> Power & Air System: Mit einem 162 kW Turbolader-Dieselmotor von Yuchai für zuverlässige, kraftstoffeffiziente Leistung, gepaart mit einem zweistufigen Kompressorsystem, das 15 m3/min bei 1,8 MPa liefert,Gewährleistung einer konstanten Hochdruckleistung für anspruchsvolle DTH-Betriebsvorgänge.

>> Rotation & Feeding Unit: Der Motor der Eaton 2K-Serie liefert ein Drehmoment von bis zu 2200 N·m bei einem stufenlosen Drehzahlbereich von 0 ̊100 U/min.Das kettenbetriebene Zuführungssystem bietet einen 3400 mm langen Schlag und eine 1100 mm lange Verlängerung für starke, stabile Schub- und Zugkraft.

>> Bohrstruktur: Kompatibel mit φ64×3000 mm Bohrstäbchen und 3" DTH-Hammern, die Bohrlöcher von φ90~115 mm bis zu Tiefen von 21 m unterstützen.Der hochfeste Stahlbeam verringert die Vibrationen und gewährleistet eine langfristige Haltbarkeit in rauen Umgebungen.

>> Mobilität und Staubbekämpfung: Ausgestattet mit einem Crawler-Chassis für eine robuste Anpassungsfähigkeit und Doppelgeschwindigkeitsbahnen (Schnell: 3 km/h, Langsam: 1,5 km/h).Ein integrierter 12-Kern-Trockensammler sorgt für eine effektive Partikelfilterung, die eine sauberere Luft und einen sichereren Betrieb in städtischen oder geschlossenen Bohrstätten fördern.

>> Anwendung

JC843 DTH-Crawler-Bohrgerät für Projekte zur mittelschichtigen Felsbohrung

JC843 ist für Präzisionsbohrungen in mittelschichtigen Gesteinsformationen konzipiert, ideal für Oberflächenbergbau, Steinbruch, geothermische Exploration und städtische Infrastrukturprojekte.mit einer Bohrtiefe von bis zu 21 m und einem Lochdurchmesser von φ90 bis 115 mm, ist es für Anwendungen geeignet, die sowohl Mobilität als auch Stabilität in komplexem Gelände erfordern.

Dank seines 162 kW Yuchai Dieselmotors und eines zweistufigen Luftkompressors von 15 m3/min @ 1,8 MPa liefert der JC843 eine gleichbleibende Leistung für die Bohrungen im Loch.auch in harten oder gebrochenen Gesteinsschichten.

Der Drehmotor der Eaton 2K-Serie liefert 2200 N·m Drehmoment bei variablen Drehzahlen von 0 ̊100 U/min und passt sich unterschiedlichen geologischen Bedingungen an.Das kettenbetriebene Zuführungssystem und der hochfeste Stahlzufuhrstrahl sorgen für eine effiziente und genaue Bohrlochbildung mit minimalem Schwingungsdruck.

JC843 wird üblicherweise in folgenden Bereichen eingesetzt:

Bergbau in Freiland und unterirdisch

Hydroelektrische Verankerung und Steigungstabilisierung

Vorbereitung von Sprenglöchern auf Baustellen

Geologische und hydrologische Erhebungsbohrungen

Wasserbohrungen aus hartem Gestein

Das zweigeschnelle Krabbelsystem und der integrierte Trockenstaubsammler machen es zu einer idealen Lösung für städtische Baugebiete, umweltfreundliche Gebiete,und abgelegene Bohrstellen, bei denen die Zuverlässigkeit, Staubkontrolle und Energie sind entscheidend.

>> Häufige Fragen

F1: Was ist die maximale Bohrtiefe und der Durchmesser für JC843?
A: JC843 unterstützt Bohrtiefen von bis zu 21 Metern mit Bohrdurchmessern von φ90 bis φ115 mm, mit φ64×3000 mm Bohrstäben und einem 3-Zoll-DTH-Hammer.

F2: Welche Art von Motor und Kompressor verwendet JC843?
A: Es wird von einem 162 kW Turbolader-Dieselmotor Yuchai angetrieben und verfügt über einen zweistufigen Luftkompressor mit einer Leistung von 15 m3/min bei 1,8 MPa, geeignet für kontinuierliche Hochdruck-DTH-Bohrungen.

F3: Ist JC843 für harte Gesteinsbedingungen geeignet?
A: Ja, JC843 ist für mittlere bis harte Gesteinsformationen ausgelegt und mit einem Eaton 2K-Rotationsmotor mit hohem Drehmoment (2200 N·m) und variabler Drehzahl (0100 U/min) ausgestattet.ideal für Gestein mit hoher Druckfestigkeit.

F4: Wie ist das Fütterungssystem konfiguriert?
A: Es verwendet einen kettenbetriebenen Zuführmechanismus mit einem Hub von 3400 mm und einer Zufuhrverlängerung von 1100 mm, der eine Zuführkraft von bis zu 12 kN erzeugen kann und somit einen stabilen und effizienten Schub- und Ziehbetrieb gewährleistet.

F5: Wie hoch ist die Straßenbahngeschwindigkeit und wie mobil ist das Gerät?
A: JC843 ist auf einem Krabbelchassis mit zwei Geschwindigkeiten: 3 km/h (schnell) und 1,5 km/h (langsam) montiert, wodurch eine zuverlässige Neupositionierung auf verschiedenen Geländen möglich ist.

F6: Gibt es Staubbekämpfungsfunktionen?
A: Ja, es ist mit einem 12-Kern-Trockensammlersystem ausgestattet, das Luftpartikel minimiert und städtische oder geschlossene Umweltstandards erfüllt.

F7: Für welche Art von Projekten wird JC843 üblicherweise verwendet?
A: JC843 wird häufig in Steinbruch, Fundamentverankerung, Bergbau, Wasserbohrung und geothermischer Exploration eingesetzt.Vor allem bei mittlerer Bohrtiefe und hohem Luftdruck.
