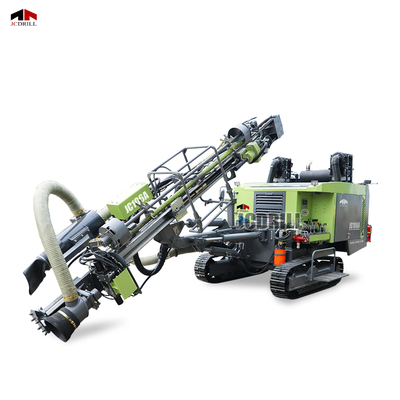

JCDRILL Dieselmotor Crawler DTH-Bohrgerät mit integriertem Kompressor für die Steinsprengung

>> Produktbeschreibung

JC106A ist als vielseitiges und effizientes Bohrrohr mit mittlerer Tiefe mit mittlerer Tiefe ausgestattet. Das Rig verfügt über eine benutzerfreundliche Betriebsplattform und eine verbesserte Leistung sowohl in der Bohrkraft als auch in der strukturellen Stabilität. Mit einer Bohrtiefe von bis zu 21 m und der Unterstützung von φ90-152 mm Lochdurchmessern zeichnet sich in Bergbau- und Ingenieurprojekten aus. Das Rotationssystem wird von einem hydraulischen Motor der Eaton 6K-Serie angetrieben, der bis zu 3500 n · m Drehmoment mit glatte variable Geschwindigkeiten von 0-120 Upm liefert. Ein Hydraulikzylinder-Vorschubsystem für Seilspannungen bietet einen stabilen Fortschritt und einen stabilen Rückzug mit einer maximalen Futterkraft von 12 kN, einer 18-kn-Zugkraft, einem 3400-mm-Hub und einer Verlängerung von 1100 mm auf einem leichten, aber starren Aluminium-Alloy-Futterstrahl. Die Stromversorgung stammt aus einem 206-kw-Yuchai-Dieselmotor, der perfekt zu einem zweistufigen Kompressionssystem übereinstimmt, das 15 oder 18 m³/min bei einem Arbeitsdruck von 20 bis 22 bar liefert. Das Rig integriert einen 14-Kern-Xuanhua-Staubsammler und IP56-Ratten-Elektrokomponenten für überlegene wasserdichte und staubdichtere Zuverlässigkeit. Integrierte Stangenspeicherung (6+1 Konfiguration für 3M -Stäbe), ein Gesamtgewicht von 10,5 t und die Trammgeschwindigkeiten von bis zu 3 km/h kombinieren die Tragabilität mit Robustheit. Eine kompakte Struktur, ein verstärkter Vorschubrahmen und ein qiangtianversiegelter Kontrollventile minimieren Ausfallzeit- und Wartungskosten.

>> Paremeter

>> Funktionen

>> Betriebssystem: Integrierte Steuerplattform im hinteren Bereich ermöglicht eine einfache Beobachtung und eine zentralisierte Steuerung. Das pneumatische System unterstützt ein sicheres Einhandtrammen. Qiangtian Control Ventil sorgt für zuverlässig
Betrieb.
>> Stromversorgungssystem: Ausgestattet mit einem 206 kW Yuchai -Motor. Stimmt mit dem zweistufigen Kompressor mit einem Luftstrom von 18 m³/min und 22 bar Druck für effiziente DTH-Bohrungen ab.
>> Hydrauliksystem: Eaton 6K Motor liefert 3500 n · m Drehmoment. Drahtseil+ Hydraulikzylinderzufuhrsystem sorgt für eine stabile und leistungsstarke Futtermittel mit 18 kN -Zugkraft.
>> Reisesystem: Crawler-montiertes Chassis mit zwei Geschwindigkeitsantrieb (bis zu 3 km/h), stabile Bewegung auf komplexem Gelände.
>> Bohrsystem: Stützt φ90- 152 mm Löcher mit 4 "Hammer. Automatische 6+1-Stäbespeicherung (3 m × φ64 oder φ76) vereinfacht die Handhabung der Stäbe.
>> Staubkontrolle: Xuanhua 14-Core-Staubsammler und importierte IP56-Bewertungen bieten einen starken Staub- und Wasserschutz.

>> Anwendung

Erkundung im Bergbau und das Sprengen am offenen Stellen
JC106A ist für flache bis mittelgroße Blasthole-Bohrungen in Bergbauanwendungen konstruiert. Das Drehmoment von 3500 n · m, 206 kW Dieselmotor und 22 bar Luftdruck liefern zuverlässige Eindringen in Hard -Gesteinsformationen.

Steinbruch und aggregierte Produktion
Ideal für Kalkstein-, Granit- und Sandstein -Steinbrüche, JC106As breiter Lochdurchmesserbereich (φ90–152 mm) und 4 -Zoll -Hammerkompatibilität ermöglichen einen flexiblen Betrieb in unterschiedlichen Schichten.

Remote- oder harte Baustellen
Das IP56 Electrical System und 14 Core Dust Collector bieten einen zuverlässigen Betrieb in staubigen, feuchten oder robusten Umgebungen, die Verschleiß reduzieren und innere Systeme schützen.

>> FAQ

F1: Was sind die typischen Anwendungen von JC106A?
A1: JC106A eignet sich für Mining, Steinbruchbohrungen, Infrastrukturfundamente, Sprenglöcher und Bauingenieurprojekte, die flache bis mittelgroße Bohrungen erfordern.

F2: Welche Bohrtiefe und Lochdurchmesser unterstützt es?
A2: Es bohrt bis zu 21 Meter tief mit einem Lochdurchmesserbereich von φ90 bis 152 mm, kompatibel mit einem 4-Zoll-DTH-Hammer.

F3: Ist es für harte Gesteinsformationen geeignet?
A3: Ja. JC106A verfügt über einen leistungsstarken Eaton -6K -Rotationsmotor mit 3500 n · m Drehmoment und bis zu 22 bar Luftdruck, wodurch ein effizientes Bohren bei harten Gesteinsbedingungen ermöglicht wird.

F4: Wie viele Bohrstangen kann die Maschine tragen?
A4: Das Rig unterstützt 6+1 Bohrstangen, jeweils 3 Meter lang, mit optionalen Konfigurationen für φ64- oder φ76 -mm -Stangen.

F5: Kann es von einer einzelnen Person betrieben werden?
A5: Ja. Die integrierte Hecksteuerplattform und das automatische Stangenspeichersystem lassen den Einzelpersonal sowohl sicher als auch effizient einsetzen.

F6: Welche Art von Motor und Kompressor verwendet er?
A6: JC106A wird von einem 206 kW Yuchai -Dieselmotor angetrieben. Es stimmt mit einem zweistufigen Schraubenluftkompressor überein, der 15–18 m³/min bei einem Arbeitsdruck von 20 bis 22 bar enthält.

F7: Welche Maßnahmen gibt es für Staub und wasserdichten Schutz?
A7: Die Maschine umfasst einen 14-Kern-Xuanhua-Staubsammler zur Unterdrückung von Staub und importierten elektrischen Komponenten von IP56 für überlegene Wasser- und Staubwiderstand.

F8: Wie mobil ist dieses Rig vor Ort?
A8: JC106A ist auf einem Crawler-Chassis mit zwei Geschwindigkeitsmobilität (1,5–3 km/h) montiert, sodass es effizient navigieren kann.
