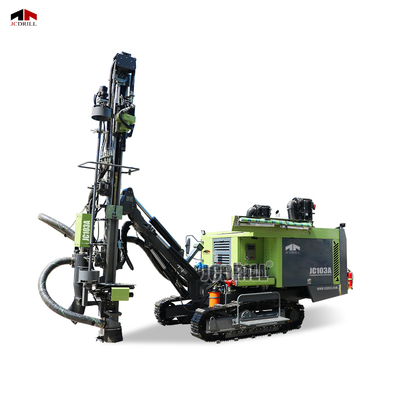

Raupenfahrzeug-Hochdruck-DTH-Gesteinsbohrgerät mit Staubabscheider

>> Produktbeschreibung

JC103A hydraulisches Bohrgerät ist so konzipiert, dass es den anspruchsvollen Anforderungen des Bergbaus und des Steinbruchs gerecht wird.Das verbesserte Steuerungssystem integriert eine humanisierte Bedienplattform, wodurch die Bediener alle Kernfunktionen leichter und präziser ausführen können.erhebliche Verbesserung der Arbeitsleistung und Senkung der ArbeitskostenDie Anlage wird von einem leistungsstarken Dieselmotor (YUCHAI oder optional CUMMINS) angetrieben, der mit einer hydraulischen Ölpumpe versehen ist.und Gehbewegungen werden von Hydraulikmotoren und Zylindern angetriebenDer Drehmotor der Eaton 6K-Serie liefert ein maximales Drehmoment von 1700 N·m unter einem Druck von 13 MPa und gewährleistet eine starke Durchdringung in harten Gesteinsformationen.Das zweistufige Schraubluftkompressorsystem (15 m3/min)Ein 14-Kern-Staubkollektor mit 14 m2 Filtrationsfläche verarbeitet den Staub, der während des Betriebs entsteht.Zweistufige Luftfilter bieten zusätzlichen Schutz in staubigen Bergbaumgebungen.

>> Parameter

>> Merkmale

>> Betriebssystem: Humanisierte integrierte Steuerungsplattform, einfach und intuitiv, reduziert die Müdigkeit des Bedieners und verbessert die Effizienz.
>> Elektrische Anlage: Importierte IP56-Komponenten, staub- und wasserdicht für einen zuverlässigen Betrieb in rauen Umgebungen.
>> Rod Handling: Vollautomatisches Be- und Entladen von Stangen, so dass eine einfache und schnelle Bedienung durch eine einzelne Person möglich ist.
>> Vortriebsstrahl: Leichtbau aus Aluminiumlegierung für ein stabiles und effizientes Bohren.
>> Luftfilterung: Der zweistufige Filter sorgt für eine saubere Luftzufuhr und schützt die Motorleistung.
>> Luftkompressor: Zwei-Stufen-Schraubkompressor mit hohem Wirkungsgrad mit einer Luftzufuhr von 15 m3/min bei 18 bar.
>> Rotationsmotor: Eaton 6K-Serie, liefert 1700 N·m Drehmoment für eine stabile Bohrleistung.
>> Staubentnahme: Das Filtrationssystem für große Flächen verringert den Staub während des Bohrens.

>> Wartung: Durch den extra großen Wartungsraum wird der Austausch von Verschleißteilen vereinfacht und die Ausfallzeiten verkürzt.

>> Anwendung

Bergbaubetriebe auf freiem Boden
JC103A zeichnet sich durch seinen hohen Drehmoment-Eaton 6K-Motor und einen leistungsstarken zweistufigen Luftkompressor für das Bohren von Tiefbohrlöchern in harten Gesteinsformationen aus.

Gewinnung von Steinbrüchen
Ideal für Granit-, Kalkstein- und Marmorbrüche, bietet dieses Gerät hohe Produktivität und geringere Arbeitskosten mit seinem vollautomatischen Stange-Handling-System und einer humanisierten Steuerungsplattform.

>> Häufige Fragen

F1: Für welche Art von Bohrprojekten ist der JC103A geeignet?
A1: JC103A ist für den Bergbau auf offenem Grund, die Bohrungen in Steinbrüchen, die Sprengung von Infrastrukturen und andere hocheffiziente Bohrungen in tiefen Bohrungen in harten Gesteinsumgebungen ausgelegt.

F2: Wie tief kann die JC103A bohren?
A2: Das Bohrgerät unterstützt Bohrtiefen von bis zu 21 Metern mit Bohrdurchmessern von φ90 bis φ115 mm.

F3: Kann eine Person diese Bohrmaschine betreiben?
A3: Ja. Dank des vollautomatischen Stangeinsatzsystems und der zentralen Steuerstation kann ein einziger Bediener alle Bohrungen sicher und effizient durchführen.

F4: Welche Motorenvarianten stehen zur Verfügung?
A4: Die Standardkonfiguration beinhaltet einen 176 kW starken Dieselmotor YUCHAI. Ein CUMMINS-Motor ist auf Basis der Kundenanforderungen optional.

F5: Wie wird mit Staub während des Betriebs umgegangen?
A5: JC103A ist mit einem 14-Kern-Xuanhua-Staubsammler mit 14 m2 Filterfläche ausgestattet, der Staub während des Bohrens effektiv reduziert.

F6: Welche Art von Luftkompressor benötigt JC103A?
A6: Es arbeitet mit einem zweistufigen Schraubluftkompressor, der einen Luftstrom von 15 m3/min bei einem Druck von 18 bar für eine optimale Leistung im Loch liefert.

F7: Ist die Maschine für staubige oder regnerische Umgebungen geeignet?
A7: Ja, das elektrische System verwendet importierte IP56-Komponenten, die staub- und wasserdicht sind und einen sicheren Betrieb unter rauen Feldbedingungen gewährleisten.

F8: Wie viele Bohrstäbe kann es an Bord aufbewahren?
A8: Die Anlage kann 6 + 1 Stäbe mit je 3 Metern Länge aufbewahren, wodurch die Ausfallzeiten durch häufige Stangenaustausch minimiert werden.
