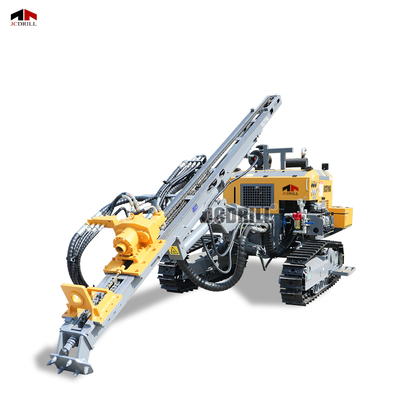

Zwei-Motor Kompakte Größe Dth Pneumatische Bohrinsel Raupenfahrzeug Montierte Bohrinsel Vollhydraulisch

>> Produktbeschreibung

JC710 bietet eine ausgewogene Kombination aus kompakter Konstruktion, effizienter Leistungsübertragung und stabiler Lochbildung.Geothermische BrunnenJC710 unterstützt Bohrtiefen von bis zu 30 m mit einem Lochdurchmesser von φ90-152 mm,Ideal für das Durchdringen von flachem HarbrockenDas System verwendet eine φ64 mm × 3000 mm große Bohrstange und kann sowohl 3" als auch 4" DTH-Hammer einsetzen, was eine flexible Konfiguration für verschiedene geologische Bedingungen ermöglicht.Das Drehsystem liefert ein Maximaldrehmoment von 2400 N·m und einstellbare Drehzahlen von bis zu 150 RpmDer Zuführmechanismus wird durch einen robusten Hydraulikölzylinder mit einem Hub von 3340 mm und einer Verlängerung von 900 mm angetrieben.Erzeugt bis zu 15kN Zuführkraft und 25kN Hebekapazität, so dass die Bohrmaschine die Kontrolle in gebrochenen Gesteins- und Kiesformationen beibehalten kann.
Durchschnittsbereich: 90-115 mm
Bohrgröße: 30 m
78 kW YUCHAI-Motor
Ausgestattet mit einem Yuchai YCD4T22T-105A Dieselmotor mit einer Nennleistung von 78 kW, gewährleistet der JC710 eine zuverlässige Leistung bei gleichzeitiger Erhaltung der Kraftstoffeffizienz mit seinem 70L Tank.Die Anlage arbeitet effektiv mit Luftkompressoren, die 9-15 m3/min bei 0.8-1.6MPa, was es mit gängigen Niederdruckluftsystemen kompatibel macht. Mit einem Gesamtgewicht von nur 4,6 t und einer Transportgröße von 5550×2050×2600 mmJC710 bietet eine hervorragende BeförderbarkeitDie 35°-Kletterfähigkeit und der 450 mm große Bodenfreiheit sorgen für eine überlegene Offroad-Leistung, insbesondere auf schroffen oder steilen Baustellen.Optionale Windenintegration und intuitive Steuerung verbessern die Betriebsflexibilität.

>> Parameter

>> Merkmale

>> Steuerungssystem: Die hinten montierte Bedienstation bietet eine intuitive Anordnung und eine zentrale Steuerung für einen effizienten Einsatz im Feld.Eine optimierte Schnittstelle verbessert die Präzision und reduziert die Müdigkeit des Bedieners bei langen Arbeitssessions.
>> Motor und Luftversorgung: mit einem 78 kW starken Yuchai-Dieselmotor (Modell YCD4T22T-105A) mit einem Luftbedarf von 9-15 m3/min und einem Druck von bis zu 1,6 MPa,für die DTH-Bohrungen in mittlerer Tiefe in verschiedenen Geländen geeignet.
>> Bohr- und Drehgerät: Erbringt ein Drehmoment von bis zu 2400 N·m und eine Drehgeschwindigkeit von 0-150 U/min.Das System gewährleistet ein reibungsloses und zuverlässiges Bohren in Bohrungen mit einem Durchmesser von φ90-152 mm.
>> Fütterungsmechanismus: Die Ölzylinderzufuhr mit 3340 mm Schlag und 15 kN Schub ermöglicht eine stabile Durchdringung, während die Hebekraft von 25 kN die Handhabungseffizienz der Stange verbessert.Kompaktes Futtermaterial ermöglicht eine schnelle Neupositionierung in engen Räumen.
>> Mobilität und Struktur: Der kompakte Rahmen, das Gesamtgewicht von 4636 kg und die Bodenfreiheit von 450 mm sorgen für eine hervorragende Geländeleistung.Ideal für Steigungsankerungen und raue Bedingungen.

>> Anwendung

Verankerung und Aufbewahrungswände der Steigung:
Das Krabbelchassis, die 35°-Aufsteigerbarkeit und die 450 mm Bodenfreiheit machen den JC710 zu einem starken Performer auf steilen oder unebenen Oberflächen.

Städtische Stiftung & Mikropile-Arbeit:
Seine kompakte Größe (nur 4,6 t) und sein 78 kW starker Motor sorgen für eine effiziente Bohrung in engen Baustellen, unterirdischen Garagen oder Gebäudeaufbauprojekten.

Geothermische und Wohnbrunnen:
Die Fähigkeit des Bohrgerätes, sowohl 3"- als auch 4"-Hammer als auch Luftkompressoren von 915 m3/min zu bedienen, macht es für geräuscharme und emissionsarme Wärmepumpenbohrungen in bevölkerten Gebieten geeignet.

>> Häufige Fragen

F1: Welche Höchstbohrtiefe und welcher Durchmesser haben JC710?
A1: JC710 kann bis zu 30 Meter tief mit Bohrlochdurchmesser von φ90 bis 152 mm bohren. Es ist sowohl mit 3 als auch mit 4 Zoll DTH-Hämmern kompatibel.

F2: Ist der JC710 für steil oder bergiges Gelände geeignet?
A2: Ja. Mit einer Kletterfähigkeit von 35°, einem Krabbel-Chassis und einer Bodenfreiheit von 450 mm ist der JC710 auf schrofen oder geneigten Baustellen gut geeignet.

F3: Welcher Luftkompressor wird für JC710 benötigt?
A3: Die Anlage arbeitet mit Kompressoren, die 915 m3/min bei 0,81,6 MPa liefern und DTH-Anwendungen mit niedrigem bis mittlerem Druck unterstützen.

F4: Wie wird JC710 in städtischen Gebieten transportiert und betrieben?
A4: Mit einem Gewicht von nur 4636 kg und einer Größe von 5550×2050×2600 mm ist der JC710 kompakt genug für den Containertransport und schmale Stadtstraßen.

F5: Kann JC710 für geothermische Bohrungen verwendet werden?
A5: Absolut. JC710 eignet sich gut für die geothermische Bohrung von flachen Bohrungen und bietet einen ruhigen, sparsamen Betrieb mit einem 78 kW Yuchai-Motor.
