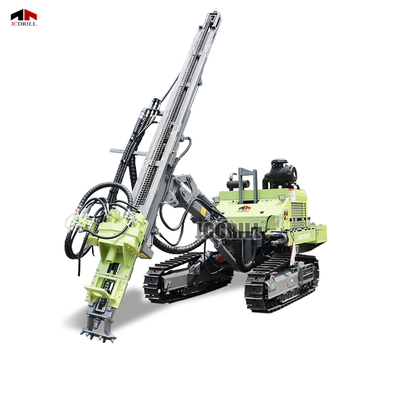

Oberflächen-Down-the-Hole-Bohranlage, raupenmontiert, YUCHAI-Motor, kompakte Bauweise

>> Produktbeschreibung

JC712 wurde für mittelgroße Bohrungen mit verbesserter Betriebsflexibilität entwickelt und unterstützt Bohrtiefen bis zu 35meter und sorgt für ein breites Spektrum geologischer Bedingungen. Die anpassungsfähigen Bohrstangenlängen (2000 mm oder 3000 mm) und der Lochdurchmesserbereich von φ90 bis 140 mm bieten vielseitige Lösungen für den Bau, Wasserbrunnenbohrungen und geologische Erkundungen. Das Rig verfügt über ein 12-Kern-Staubsammelsystem vom Typ Trockenstaub, wodurch die Einhaltung der Umwelt und die Sicherheit des Bedieners durch Minimierung von Partikeln in der Luft verbessert wird. In Kombination mit der robusten Build und der benutzerfreundlichen Steuerung der Maschine macht JC712 zuverlässig. Mit einem Gesamtgewicht von 5,3 Tonnen und kompakten Transportabmessungen von 5550 × 2290 × 2600 mm bietet JC712 eine hervorragende Mobilität und Standort -Zugänglichkeit. Die Kletterkapazität von 35 ° und 450 mm Bodenfreiheit ermöglicht den Betrieb auf robustem Gelände, während die optionale Winde hinzugefügt wird. Das Rig liefert ein leistungsstarkes maximales Drehmoment von 2500 n · m bei variablen Geschwindigkeiten von bis zu 140 U / min, um eine effiziente Gesteinsdurchdringung und stabile Lochbildung zu gewährleisten. Das robuste hydraulische Ölzylinder -Vorschubsystem bietet einen 3340 -mm -Hub und eine Verlängerung von 900 mm mit 15KN -Fütterungskraft und 25 Kn -Hebekapazität, wodurch ein glattes und kontrolliertes Stangenhandling beim Bohren ermöglicht wird. Angetrieben von einem zuverlässigen Yuchai YC4A100-T20 Dieselmotor, der bei 70 kW bewertet wurde, wird JC712 ausgewirkt, die von einem 70-Liter-Kraftstofftank unterstützt werden. Das pneumatische System erfordert einen Luftkompressor, der 10-18 m³/min bei 0,7-1,8 MPa liefern kann und für eine Vielzahl von Klimaanlagen geeignet ist. Auswahl für effiziente, saubere und flexible Bohrvorgänge.

>> Paremeter

>> Funktionen

>> Steuerungssystem: Integriertes hinteres Bedienfeld mit intuitivem Layout vereinfacht die Bohrvorgänge. Benutzerzentriertes Design sorgt für eine komfortable Handhabung und einen einfachen Zugang zu Kernsteuerungen bei komplexen Aufgaben.
>> Stromversorgungssystem: Ausgestattet mit einem 70 kW Yuchai YC4A100-T20-Motor. Kombiniert 10-18 m³/min Luftstrom und 0,7-1,8 MPa-Druck für flexible Kompatibilität mit 3 "und 4" Hämmern in verschiedenen Gesteinsschichten.
>> Rotations- und Zufuhrmechanismus: Dual-Motor-Rotationskopf liefert bis zu 2500 n · m Drehmoment mit glattem Hydraulik-Dual-Geschwindigkeits-Verschiebung. Das Ölzylinder-Vorschubsystem bietet einen Hub von 3340 mm und 15 kN-Druckkraft für eine stabile Lochbildungseffizienz.
>> Flexibilität der Bohrung: Stützt φ90-140 mm Lochdurchmesser mit φ64-Stäben in 2000 mm oder 3000 mm Längen und bietet anpassbare Konfigurationen für verschiedene Gelände- und Raumbeschränkungen.
>> Mobilität und Wartung: Rugged Unterstark sorgt dafür, dass eine Kletterkapazität von 35 ° selbst beim Schleppen eines Kompressors sorgt. Compact 5278 kg Struktur mit optimiertem Haubendesign erleichtert Transport und Wartung an herausfordernden Aufstellungsstandorten

>> Anwendung

Foundation -Bohrungen in städtischen und vorstädtischen Gebieten
Mit einer Bohrtiefe von bis zu 35 Metern und flexiblen Stangenoptionen (φ64 × 2000/3000 mm) ist JC712 ideal für Arbeiten für Wohn-, Gewerbe- und Gemeindefundamente. Das kompakte Design des Rigs (5,5 m Transportlänge) und das leistungsstarke Drehmoment machen es für Jobs mit begrenztem Raum wie Kellerankern oder Mikroschnallen geeignet.

Wasserbrunnenbohrungen unter gemischten Bodenbedingungen
JC712 ist auf φ90–140 mm Bohrlöcher zugeschnitten, was es zu einer zuverlässigen Lösung für flache bis mittelgroße Wasserbohrungen sowohl in weichen Überlastungen als auch in harten Gesteinsformationen macht. Der 70 -kW -Dieselmotor und ein Drehmoment von 2500 n · m sorgen selbst in anspruchsvollen Schichten.

Geothermie Wärmepumpe Bohrlöcher
Die Doppelgeschwindigkeitsrotations- und Luftkompressorkompatibilität (10–18 m³/min bei 0,7–1,8 MPa) ermöglichen effiziente und saubere Bohrungen für Geothermie-Schleifenanlagen. Der 12-Kern-Staubsammler vom Typ Trockenstyp verbessert die Umweltsicherheit, insbesondere bei den Bohrungen in Wohngebieten.

Stabilisierung und Bodennagelung
Dank seines 3340 -mm -Futterhubs und der 35 ° -Kassungsfähigkeit zeichnet sich JC712 in hügeligem oder instabilem Gelände aus. Es eignet sich für Bodennageln, Hangschutz und Ankerlochbohrungen in Infrastrukturverstärkungsprojekten wie Autobahnen, Dämmen und Eisenbahnen.

>> FAQ

F1: Für welche Bohranwendungen ist der JC712 am besten geeignet?
A1: JC712 ist für mittelgroße Bohraufgaben ausgelegt, darunter Wasserbrunnenbohrungen, geothermische Bohrlöcher, Foundation-Piling- und Stabilisierungsprojekte der Steigung.

F2: Was ist die maximale Bohrtiefe und Lochdurchmesser?
A2: Es unterstützt bis zu 35 Meter Tiefe und Lochdurchmesser im Bereich von φ90 mm bis φ140 mm, kompatibel mit 3 "oder 4" DTH -Hämmern.

F3: Ist das Rig für den Einsatz in hügeligem oder ungleichmäßigem Gelände geeignet?
A3: Ja, mit 35 ° Kletterfähigkeit und 450 mm Bodenfreiheit ist es gut auf rauen Gelände und ungleichmäßigen Baustellen.

F4: Welche Art von Luftkompressor wird für den Betrieb benötigt?
A4: JC712 benötigt einen Luftkompressor, der 10–18 m³/min Luftstrom bei 0,7–1,8 MPa -Arbeitsdruck liefert.

F5: Enthält das Rig ein Staubsammelsystem?
A5: Ja, es ist mit einem 12-Kern-Staubsammler vom Typ Trockenstämme ausgestattet, um einen saubereren Betrieb und eine bessere Umwelteinhaltung zu gewährleisten.

F6: Wie wird die Bohrstange während des Betriebs behandelt?
A6: Es wird ein Ölzylinder -Vorschubsystem mit einem Hub von 3340 mm und einer Verlängerung von 900 mm verwendet, wodurch ein reibungsloses Stabinsertion und Abruf geliefert werden.

F7: Wie hoch ist die Konfiguration des Stromversorgungssystems?
A7: Das Rig wird von einem 70 kW Yuchai YC4A100-T20-Dieselmotor mit einem 70-l-Kraftstofftank angetrieben, der einen Gleichgewicht zwischen Strom und Kraftstoffeffizienz liefert.

F8: Ist eine Winde im Rig enthalten?
A8: Eine Winde ist als optionale Funktion erhältlich und kann basierend auf bestimmten Bohranforderungen konfiguriert werden.
