Produktbeschreibung

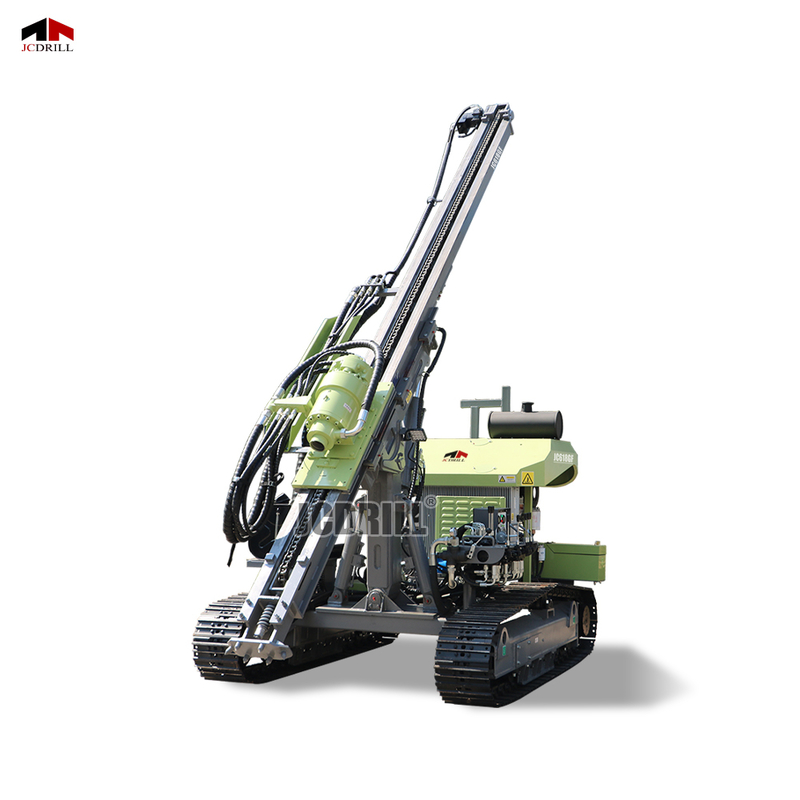

>> JC618GF wurde für den flexiblen Einsatz in unterschiedlichen Bohrumgebungen entwickelt und ist ein kompaktes und dennoch leistungsstarkes Bohrgerät, das speziell für flache Bohranwendungen mit großem Durchmesser entwickelt wurde. Seine optimierte Struktur und hohe Anpassungsfähigkeit machen es ideal für den Kommunalbau, geothermische Bohrungen, kleine Steinbrüche und Pipeline-Gründungsprojekte. JC618GF unterstützt einen breiten Lochdurchmesserbereich von φ90 bis φ400 mm und ist somit äußerst vielseitig für lockere Schichten und gemischte Formationen. Mit einem maximalen Drehmoment von 8000 N·m und einer einstellbaren Drehzahl von bis zu 80 U/min liefert es ein stabiles Drehmoment für das Bohren übergroßer Löcher bei gleichzeitiger Kontrolle und Präzision. Das Vorschubsystem verwendet einen motorbetriebenen Mechanismus mit einem Vorschubhub von 3300 mm und einer Verlängerung von 900 mm. Es
Bietet eine Vorschubkraft von 18 kN und eine Hubkraft von 20 kN und ermöglicht so ein sanftes Vor- und Zurückziehen der Stange auch bei instabilen Bodenverhältnissen. Die zentralen Bewegungskomponenten des Rigs sind für zuverlässige Leistung bei minimaler mechanischer Komplexität konfiguriert. Angetrieben von einem YUNNEI YN48GBZ-Dieselmotor mit einer Leistung von 92 kW liefert der JC618GF zuverlässige Leistung und bleibt dabei kraftstoffeffizient, unterstützt durch einen 100-Liter-Bordkraftstofftank. Es passt nahtlos zu externen Luftkompressorsystemen, die einen Druck von 1,0–2,4 MPa und ein Luftvolumen von 15–50 m³/min erfordern, und gewährleistet so die Kompatibilität mit einer Vielzahl pneumatischer Konfigurationen.
Lochbereich: 90–400 mm
Lochtiefe: 10 m

Die gesamte Maschine wiegt nur 5,2 Tonnen und verfügt über eine kompakte Grundfläche von 6400 x 2200 x 2550 mm für einen einfachen Transport. Eine Fahrgeschwindigkeit von 0–2 km/h, eine Steigfähigkeit von 25° und eine Bodenfreiheit von 380 mm verleihen dem JC618GF eine starke Geländetauglichkeit und Manövrierfähigkeit auf beengten oder rauen Baustellen. Der Schwerpunkt des Designs liegt auf betrieblicher Effizienz, Haltbarkeit und Flexibilität beim Bohren großer Bohrungen.

Parameter

Merkmale

• Steuerplattform: Das auf der Rückseite montierte zentrale Steuersystem ermöglicht einen optimierten Betrieb. Das optimierte Layout verbessert die Sicht und den Zugang des Bedieners und gewährleistet einen reibungslosen Arbeitsablauf in beengten Arbeitsumgebungen.
• Antriebssystem: Ausgestattet mit einem 92 kW starken Yunnei YN48GBZ-Motor, der eine stabile Leistung liefert. Mit einem Luftbedarf von bis zu 50 m³/min und einem Druckbereich von 1,0 bis 2,4 MPa passt es sich problemlos an eine Vielzahl von DTH-Bohranforderungen an.
• Dreh- und Vorschubsystem: Der Drehkopf mit hohem Drehmoment liefert bis zu 8000 N·m mit variabler Geschwindigkeit von bis zu 80 U/min. Das motorbetriebene Vorschubsystem bietet einen Hub von 3300 mm und eine Schubkraft von 18 kN und sorgt so für zuverlässiges Eindringen in weiche bis mittlere Formationen.
• Mobilität und Struktur: Die kompakte Struktur mit 5,2 t Gewicht und 380 mm Bodenfreiheit sorgt für Agilität in unebenem Gelände. Der Raupenantrieb ermöglicht eine Fahrgeschwindigkeit von 2 km/h und eine Steigfähigkeit von 25°.
• Bohrfähigkeit: Unterstützt Lochdurchmesser von 90–400 mm mit Optionen für zwei Stangendurchmesser (φ76/φ89) und ermöglicht so eine flexible Anpassung an verschiedene Bohraufgaben bei Fundament- oder Flachwasserbrunnenprojekten.
