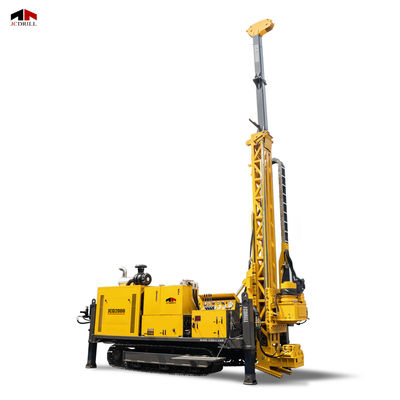

2000M Tiefen-Crawler-Bohranlage mit vollhydraulischer Bergwerkskernbohrung für geologische Steinbruchuntersuchungen

Produktbeschreibung:

JCD2000 ist für Tiefbohrungen und Anwendungen mit hohem Drehmoment konzipiert und bietet unübertroffene Leistung und Kapazität für fortschrittliche Explorationsprojekte. Es unterstützt HTW-, NTW- und BTW-Bohrungen bis zu 2500 Metern und ist so gebaut, dass es extremen geologischen Bedingungen und Langzeitbohrungen mit überlegener Leistung standhält. Angetrieben von einem 162 kW YUCHAI-Turbomotor und einem 460 l/min Hydrauliksystem bei 28 MPa liefert das Bohrgerät ein Drehmoment von bis zu 6400 Nm und gewährleistet so stabiles und effizientes Bohren in hochfesten Formationen. Der einteilige, bodenberührende Mast verfügt über einen 3800 mm Vorschubhub und eine 40-Tonnen-Zugkraft, was ein reibungsloses und zuverlässiges Kernbohren über verschiedene Neigungen von 45° bis 90° ermöglicht.

Parameter:

Merkmale:

>> Der JCD2000 ist mit einem 162 kW YUCHAI-Motor und einem 460 l/min Hochdurchfluss-Hydrauliksystem ausgestattet, das ein anhaltendes hohes Drehmoment von bis zu 6400 Nm für Tiefbohrungen und Schwerlastbohrungen liefert.

>> Sein 3800 mm Vorschubhub und die 40-Tonnen-Zugkraft bieten die strukturelle Leistung und Steuerung, die für Ultra-Tiefkernbohrungen in dichten Formationen erforderlich sind, mit einstellbaren Bohrwinkeln von 45° bis 90°.
>> Ein Doppel-Seilwinden-System – 1000 kg für schnelles Stangenhandling und 15.000 kg für Schwerlasten – erhöht die Betriebseffizienz und -sicherheit während langer Bohrzyklen.

>> Das Bohrgerät verfügt über eine BW-320-Schlammpumpe und einen wartungsfreien 11-kW-Generator, der kontinuierliches Spülen und zuverlässige Stromversorgung in abgelegenen Umgebungen bietet und gleichzeitig eine hervorragende Geländeanpassungsfähigkeit und Mobilität beibehält.

Anwendungen:

1. Ultra-Tief-Mineralexploration
Mit einer maximalen Bohrtiefe von 2500 Metern mit BTW-Stangen ist der JCD2000 ideal für die Entdeckung von Erzkörpern in großer Tiefe von Metallen wie Gold, Kupfer, Lithium und Seltenerdelementen.

2. Geologische Untersuchung für Infrastruktur auf nationaler Ebene
Perfekt für Ultra-Tief-Geotechnikuntersuchungen an Tunnelbaustellen, Wasserkraftwerken, U-Bahn-Linien oder Bergwerken, wo Gesteinsschichten tief, dicht und stark variierend sind.

3. Hochdrehmomentbohren in komplexen Formationen
Liefert bis zu 6400 Nm Drehmoment und ermöglicht so effektives Bohren in zerklüfteten, harten oder gemischten Formationen, in denen herkömmliche Bohrgeräte Schwierigkeiten haben.

4. Langzeitbohrungen in abgelegenen Gebieten
Integriert mit einem 11-kW-Hydraulikgenerator, einer BW-320-Schlammpumpe und einer 15-Tonnen-Hochleistungs-Winde unterstützt das Bohrgerät den autarken Betrieb in bergigen, bewaldeten und unerschlossenen Gebieten.

5. Schwerlast-Verrohrungs- und Werkzeughebeoperationen
Das Doppel-Seilwinden-System (1000 kg Schnellwinde + 15.000 kg Schwerlastwinde) gewährleistet ein effizientes Heben von langen Stangen, Verrohrungen und schweren Bohrlochwerkzeugen und eignet sich somit für mehrstufige Bohrungen oder Bohrungen mit Verrohrung.

FAQs:

Q1: Welche Bohrmethoden unterstützt der JCD2000?
A1: Der JCD2000 unterstützt Diamantdrahtkernbohrungen mit HTW-, NTW- und BTW-Stangen mit einer maximalen Tiefe von 2500 Metern.

Q2: Welche Art von Motor wird in diesem Bohrgerät verwendet?
A2: Es verwendet einen 162 kW YUCHAI-Turbodieselmotor, der für hohes Drehmoment und zuverlässige Leistung unter Dauerlast ausgelegt ist.

Q3: Wie leistungsstark ist das Hydrauliksystem?
A3: Das Hydrauliksystem arbeitet mit einem Druck von 28 MPa und einer Durchflussrate von 460 l/min und bietet so konstante Leistung und Präzisionskontrolle auch in tiefen oder harten Formationen.

Q4: Wie hoch sind das maximale Drehmoment und der Vorschubhub des JCD2000?
A4: Es liefert bis zu 6400 Nm Drehmoment und verfügt über einen 3800 mm Vorschubhub, der ein starkes Eindringen und lange Kernbohrungen bei Ultra-Tiefbohrungen gewährleistet.

Q5: Welche Art von Hebesystem hat es?
A5: Es verfügt über ein Doppel-Seilwinden-System:

1000 kg Hochgeschwindigkeitswinde für die Stangenhandhabung

15.000 kg Hochleistungswinde für große Verrohrungen und Werkzeuge
Mit einer Hubseilkapazität von 2000 m bzw. 45 m.

Q6: Welche Art von Schlammpumpe ist enthalten?
A6: Das Bohrgerät wird mit einer BW-320-Hochdruck-Schlammpumpe geliefert, die einen Durchfluss von 320 l/min und einen Druck von bis zu 10 MPa ermöglicht, was ein effektives Spülen in großen Tiefen ermöglicht.

Q7: Ist der JCD2000 für abgelegene oder netzunabhängige Standorte geeignet?
A7: Ja. Es enthält einen wartungsfreien 11-kW-Hydraulikgenerator mit variabler Frequenz, der 220 V/380 V Strom für Feldwerkzeuge und Hilfssysteme liefert.

Q8: Kann es in unwegsamem Gelände betrieben werden?
A8: Absolut. Das Bohrgerät hat eine Gehgeschwindigkeit von 3,5 km/h und einen Steigwinkel von 40°, wodurch es für unebenes, steiles oder bergiges Gelände geeignet ist.

Q9: Wie lauten die Transportabmessungen und das Gewicht?
A9: Die Transportabmessungen des JCD2000 betragen 6293 × 2210 × 2762 mm und das Gesamtgewicht beträgt ca. 12,7 Tonnen.
