Ferngesteuertes Bodenmineraluntersuchungsgerät Hydraulische Diamantkern-Drehbohranlage

Produktbeschreibung:

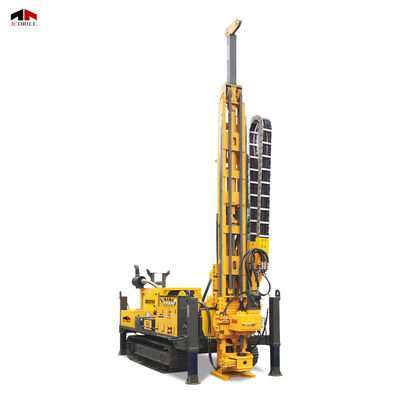

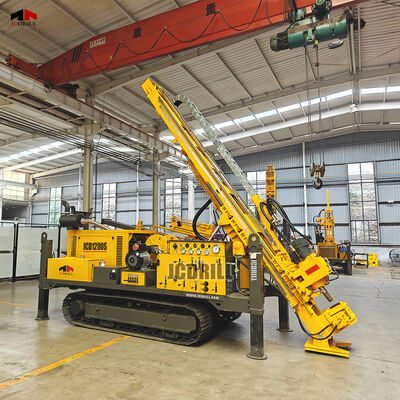

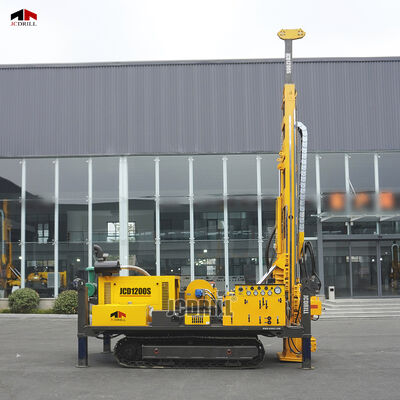

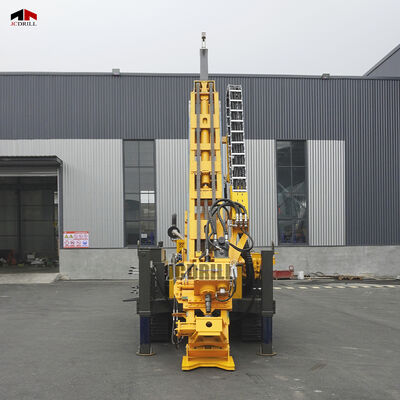

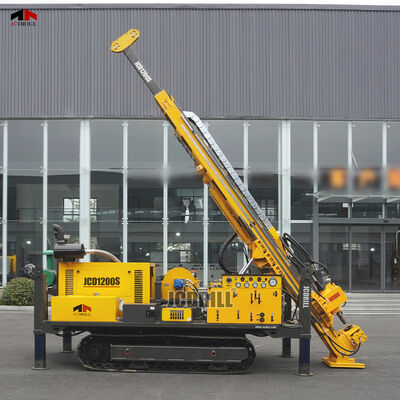

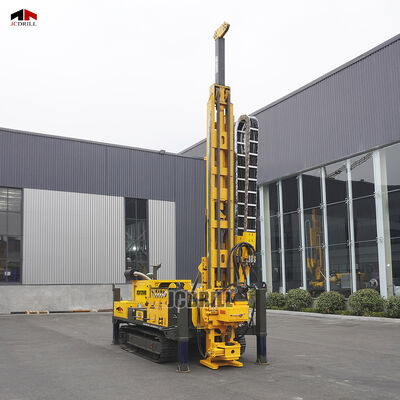

JCD1200 ist für groß angelegte und extrem tiefe Kernbohranwendungen konzipiert, bei denen Leistung, Präzision und Haltbarkeit entscheidend sind. Mit einer Nenntiefe von bis zu 1500 Metern bei Verwendung von HTW-, NTW- oder BTW-Stangen ist es für die anspruchsvollsten Erkundungsaufgaben ausgelegt. Angetrieben von einem Hochleistungs-140-kW-YUCHAI-Turbodieselmotor und einem 330 l/min Hydrauliksystem, das bei 28 MPa arbeitet, liefert das Bohrgerät eine hervorragende Drehmomentleistung und eine effiziente Systemsteuerung, wodurch Stabilität und Effizienz bei Bohroperationen mit langer Dauer gewährleistet werden. Das Bohrgerät verfügt über einen verstärkten, einteiligen, bodenberührenden Mast mit einem Vorschubhub von 3500 mm und einer Zugkraft von 30 Tonnen, wodurch es sich ideal für Tieflochkernbohrungen in hochfesten Formationen eignet. Es unterstützt Mehrwinkelbohrungen von 45° bis 90°, was Vielseitigkeit für verschiedene geologische Bedingungen bietet. Das Doppel-Seilwindensystem umfasst sowohl eine Hochgeschwindigkeits-1000-kg-Hilfswinde als auch eine Hochleistungs-8000-kg-Winde, wodurch die Handhabungskapazität für Werkzeuge, Stangen und Verrohrung erweitert wird.

Parameter:

Merkmale:

>> JCD1200 wird von einem 140-kW-YUCHAI-Motor und einem 330 l/min Hydrauliksystem angetrieben, das ein überlegenes Drehmoment und eine kontinuierliche Hochdruckleistung für tiefe und intensive Bohraufgaben liefert.

>> Sein 3500 mm Vorschubhub und die 30-Tonnen-Hubkraft bieten einen hervorragenden mechanischen Vorteil für die Kernbohrung durch tiefe, dichte und variable Formationen mit Präzision und Kontrolle.

>> Das Doppel-Seilwindensystem – mit einer 1000 kg Hochgeschwindigkeitsleine und einer 8000 kg Hochleistungswinde – gewährleistet eine hohe Vielseitigkeit für die effiziente Handhabung von Stangen, Verrohrung und schweren Werkzeugen. >> Ausgestattet mit einer 200 l/min BW-200 Schlammpumpe und einem 11 kW Bordgenerator unterstützt das Bohrgerät den Dauerbetrieb in abgelegenen Umgebungen mit zuverlässiger Spülung und Eigenstromfunktion.

Anwendungen:

1. Ultra-Tiefe Mineralexploration
Ideal für fortschrittliche Mineraluntersuchungen in Hartgesteinszonen, einschließlich Gold, Kupfer, Nickel, Seltenerden und anderen wertvollen Lagerstätten.

Verarbeitet HTW-, NTW- und BTW-Drahtseilkernbohrungen bis zu 1500 Meter und eignet sich somit für die Kartierung großer Erzkörper.

2. Komplexe geotechnische und Infrastrukturprojekte
Anwendbar bei Tiefbohrungen, Wasserkraftstaumauerfundamenten, U-Bahn-Systemen oder Brückenfußbewertungen, wo lange Bohrintervalle und dichte Formationen üblich sind.

3. Hochlast-Industrie-Kernbohrungen
Die 30-Tonnen-Zug- und 15-Tonnen-Anpresskraft machen es hervorragend geeignet, um abrasive, zerklüftete oder hochkomprimierte Zonen mit großen Verrohrungen oder Kernrohren zu durchdringen.

4. Einsätze in abgelegenen und rauen Umgebungen
Mit integriertem Hydraulikgenerator, Hochdruck-BW-200-Schlammpumpe und Doppel-Seilwindensystem unterstützt JCD1200 den autarken Betrieb an netzfernen, hochgelegenen oder bergigen Standorten.

5. Handhabung von schweren Verrohrungen und übergroßen Werkzeugen
Das Doppel-Seilwindensystem (1000 kg Hilfswinde + 8000 kg Hochleistungswinde) ist für die Handhabung langer Stangenstränge, schwerer Verrohrungen und Werkzeuge konzipiert und ermöglicht Vielseitigkeit und reduzierte Ausfallzeiten.

FAQs:

Q1: Für welche Bohrmethode ist der JCD1200 optimiert?
A1: Der JCD1200 ist speziell für Diamantdrahtseilkernbohrungen konzipiert und mit HTW-, NTW- und BTW-Standards kompatibel.

Q2: Wie tief ist die maximale Bohrtiefe?
A2: Das Bohrgerät unterstützt Kernbohrungen bis zu 1500 Metern mit BTW, 1200 Metern mit NTW und 500 Metern mit HTW.

Q3: Welche Art von Motor treibt das Bohrgerät an?
A3: Ein 140 kW YUCHAI-Turbodieselmotor, der mit 2400 U/min läuft, treibt den JCD1200 an und sorgt für eine robuste und stabile Drehmomentleistung im Feld.

Q4: Wie leistungsstark ist das Hydrauliksystem?
A4: Das Hydrauliksystem arbeitet mit einem Druck von 28 MPa und einem Durchfluss von 330 l/min und bietet eine kontinuierliche Hochdrucksteuerung für anspruchsvolle Bohroperationen.

Q5: Wie hoch sind der Vorschubhub und die Hubkraft?
A5: Das Bohrgerät hat einen Vorschubhub von 3500 mm mit einer Zugkraft von 30 Tonnen und einer Anpresskraft von 15 Tonnen – ideal für Tieflochformationen mit hohem Widerstand.

Q6: Welche Hebesysteme sind verfügbar?
A6: JCD1200 enthält ein Doppel-Seilwindensystem:

1000 kg Hilfswinde für Stangen und Werkzeuge

8000 kg Hochleistungswinde für Verrohrung und schwere Lasten

Q7: Welche Art von Schlammpumpe ist enthalten?
A7: Es verwendet eine Hochdruck-Schlammpumpe BW-200 mit einem Durchfluss von 200 l/min und einem Druck von 10 MPa, die sich für Tieflochspülungen und die Entfernung von Bohrklein eignet.

Q8: Eignet sich das Bohrgerät für abgelegene Standorte?
A8: Ja. Der integrierte 11-kW-Hydraulikgenerator (wartungsfrei, variable Frequenz) liefert 220 V/380 V und macht das Bohrgerät für Arbeiten in abgelegenen oder netzfernen Gebieten vollautonom.

Q9: Wie mobil ist der JCD1200?
A9: Trotz seiner Größe fährt er mit 3,5 km/h und erklimmt Steigungen von bis zu 40°, was die Bewegung über unwegsames, unebenes oder bergiges Gelände unterstützt.

Q10: Wie lauten die Transportabmessungen und das Gewicht?
A10: Die Transportgröße beträgt 6000 × 2100 × 2400 mm, und das Bohrgerät wiegt ungefähr 9,5 Tonnen.
