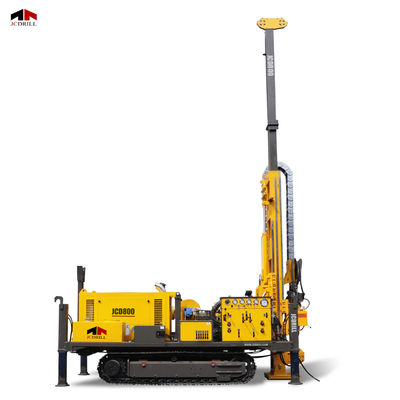

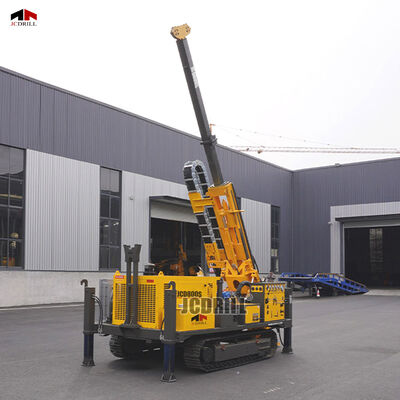

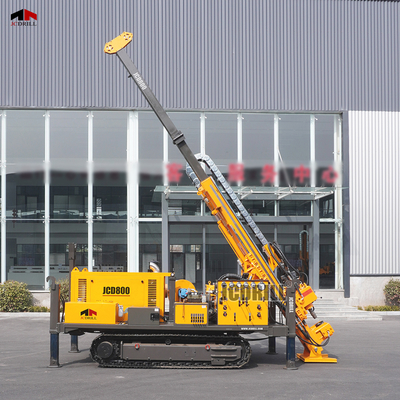

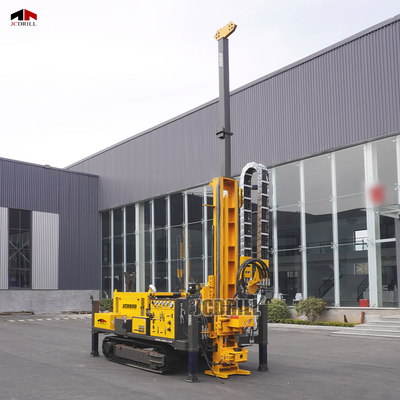

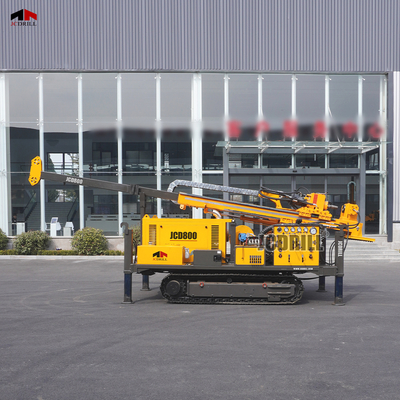

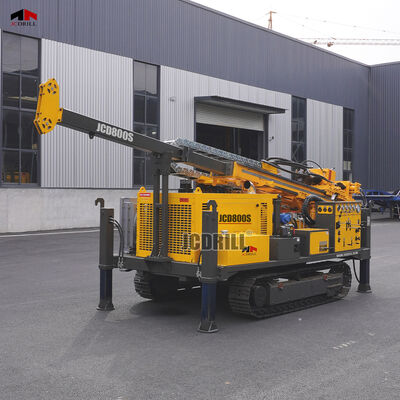

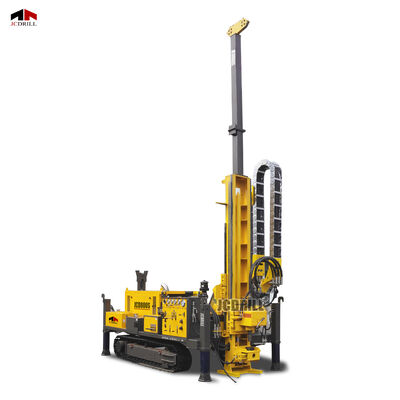

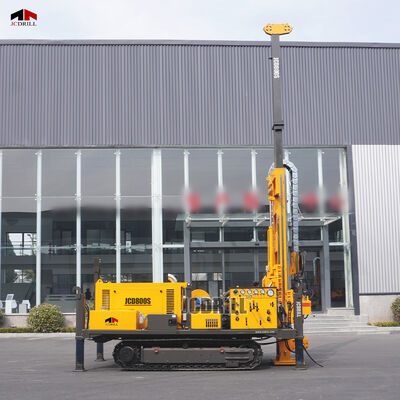

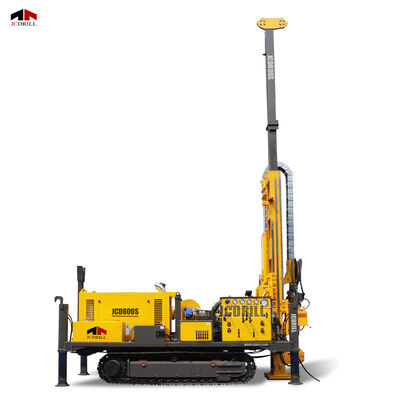

Raupenfahrzeug-ferngesteuerte Mineralexplorations-geologische Untersuchungs-Bohrlochkernbohranlage

Beschreibung des Produkts:

JCD800S ist für Bohrvorgänge mit hoher Kernkapazität konzipiert, die eine größere Tiefe, ein hohes Drehmoment und eine zuverlässige Leistung unter komplexen geologischen Bedingungen erfordern.Diese voll hydraulische Anlage ist für Drahtkern mit HTW ausgelegt, NTW und BTW-Stäbe, die bis zu 1000 Meter Bohrdiefe erreichen.Die Anlage sorgt für einen reibungslosen und gleichbleibenden Betrieb selbst in rauen FeldumgebungenDer einteilige Bodenmast ermöglicht Bohrungen in Winkeln von 45° bis 90°.Während der erweiterte 2400mm-Zuführungslauf und die 24-Tonnen-Zugfähigkeit es ideal für Hochwiderstandsformationen und lange Bohrintervalle machen.

Parameter:

Eigenschaften:

Siehe auch: JCD800S integriert einen 118 kW starken YUCHAI-Motor mit einem 280L/min-Hydrauliksystem, der hohen Druck liefert,eine konstante Leistung, die den Anforderungen von tieferen und längeren Bohrungen in harten Formationen entspricht.

Siehe auch: Sein erweiterter 2400 mm langer Schlag und seine starke 24-Tonnen-Anziehkraft bieten eine hervorragende Unterstützung für anspruchsvolle Kernarbeiten.während der Boden-Touch-Mast eine präzise Vielwinkelbohrung von 45° bis 90° gewährleistet.

Siehe auch: Die BW-150-Schlammpumpe sorgt für eine konstante und verstellbare Flüssigkeitszirkulation (bis zu 150 L/min), während die 900 Meter lange Seilhebe mit einer Kapazität von 800 kg die Effizienz des Hebens während der Tiefenbohrung erhöht.>>Unterstützung verschiedener Feldarbeiten, umfasst das Gerät manuelle und ferngesteuerte Bedienungen.

Anwendungen:

1. Tiefgründige Mineralforschung
Mit einer Reichweite von bis zu 1000 Metern ist der JCD800S ideal für die Kernprobenahme in harten Gesteinsformationen bei der Exploration von Gold, Kupfer, Eisen oder Seltenerdmineralien geeignet.

2Geotechnische und technische Standortuntersuchungen
Geeignet für tiefe Fundamentanalysen, Steigungstabilitätsbeurteilungen und Tunnelbauarbeiten, insbesondere für groß angelegte Infrastrukturprojekte wie Wasserkraftwerke, U-Bahnen und Brücken.

3. Wissenschaftliche Forschung und geologische Kartierung
Verwendet von geologischen Erkundungsteams zur detaillierten Analyse von Gesteinsschichten, Verwerfungslinien und Sedimentgeschichte über lange Zeiträume.

4. Bohrungen in abgelegenen und gebirgigen Gebieten
Dank seiner Fahrtgeschwindigkeit von 3,5 km/h, seiner 40°-Kletterfähigkeit und seiner robusten Struktur kann der JCD800S in rauen und unebenen Geländen wie Plateaus, Wäldern und Bergregionen zuverlässig fahren.

5. Hochdruck- und Hochdruckbohrungen
Mit einer Schlammpumpe BW-150 und einem hydraulischen Generator von 11 kW an Bord ist diese Anlage für Betriebsvorgänge, bei denen eine kontinuierliche Durchblutung und Stromversorgung für Hilfsgeräte in abgelegenen Baustellen erforderlich ist, geeignet.

Häufige Fragen:

F1: Für welche Bohrungen ist der JCD800S ausgelegt?
A1: Die JCD800S ist speziell für das Bohren von Diamantkernen unter Verwendung von Drahtkerntechniken mit HTW-, NTW- und BTW-Bohrstäben konzipiert.

F2: Wie hoch ist die maximale Bohrtiefe?
A2: Es kann bis zu 1000 Meter mit BTW-Stäben, 900 Meter mit NTW und 400 Meter mit HTW bohren.

F3: Welcher Motor treibt den JCD800S an?
A3: Es wird von einem 118 kW YUCHAI-Turbolader-Dieselmotor angetrieben, der ein hohes Drehmoment und eine hohe Haltbarkeit unter schweren Bohrbedingungen bietet.

F4: Wie groß ist die Kapazität des hydraulischen Systems?
A4: Das System arbeitet bei einem Nenndruck von 28 MPa und einer Durchflussgeschwindigkeit von 280 L/min. Dies gewährleistet eine gleichbleibende Leistung bei hoher Leistung.

F5: Kann das Bohrgerät mit geneigten Bohrungen umgehen?
A5: Ja, der mit dem Boden berührende Masten aus einem Stück unterstützt Bohrwinkel von 45° bis 90°, wodurch sowohl vertikales als auch geneigtes Bohren möglich ist.

F6: Welche Fähigkeiten bieten die Zuführungsschlag- und Ziehfähigkeit?
A6: Die JCD800S verfügt über einen 2400 mm großen Zufuhrschlag, eine 24-Tonnen-Aufzieh- und 12-Tonnen-Abstoßkapazität, geeignet für hochwiderstandsfähige Formationen.

F7: Welche Art von Schlammpumpe ist im Lieferumfang enthalten?
A7: Die Anlage ist mit einer BW-150-Hochdruckschlammpumpe ausgestattet, die einen Durchfluss von bis zu 150 L/min und einen Druck von 7 MPa aufweist, wodurch eine wirksame Entfernung von Stecklingen gewährleistet ist.

F8: Ist ein Seilheber enthalten?
A8: Ja, das Gerät verfügt über ein 900 Meter langes Seilhebewerk mit einer Tragfähigkeit von 800 kg, das eine effiziente Handhabung von Stangen und Hilfsheben ermöglicht.

F9: Ist ein Generator für den Fernstrombedarf enthalten?
A9: Ja. Der JCD800S verfügt über einen 11 kW schwankungsfreien Hydraulikgenerator mit 220V/380V Leistung und ist wartungsfrei.

F10: Wie mobil ist die Plattform?
A10: Der JCD800S hat eine Fahrgeschwindigkeit von 3,5 km/h und kann bis zu 40° Steigungen besteigen, was ihn für den Transport über schwieriges und unebenen Gelände geeignet macht.

F11: Welche Abmessungen und wie groß ist das Transportgewicht?
A11: Die Transportgröße beträgt 4900 × 2100 × 2360 mm und das Gesamtgewicht beträgt etwa 7 Tonnen.
