Fernbedienbare Schlammrotations-Diamantdrahtkern-Geotechnik-Bohrinsel

Produktbeschreibung:

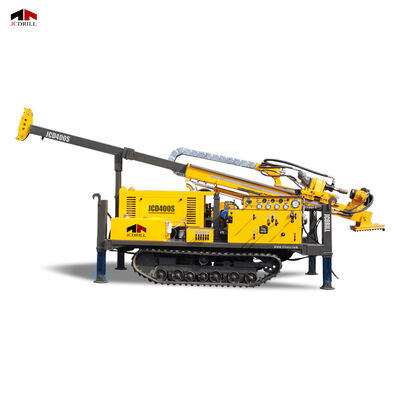

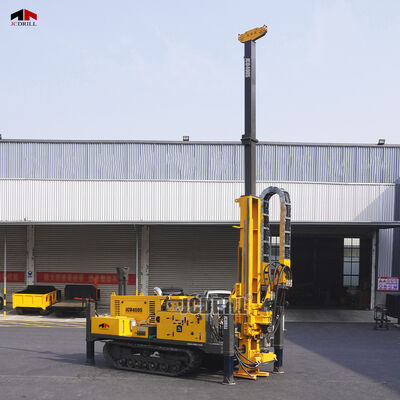

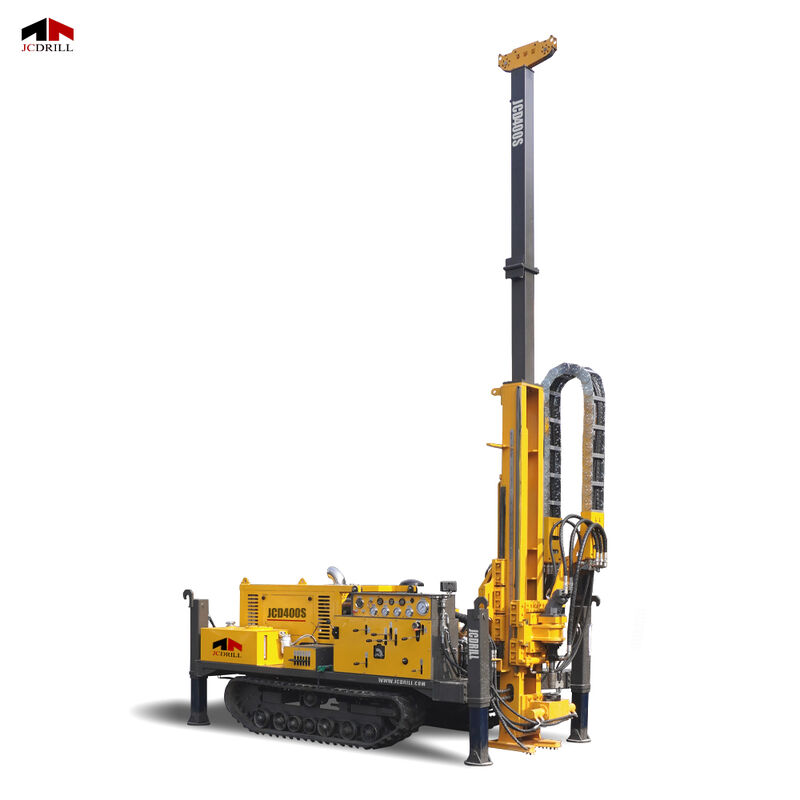

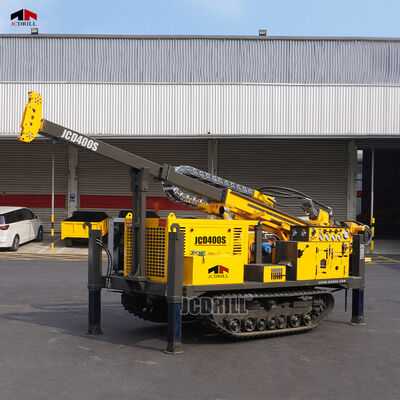

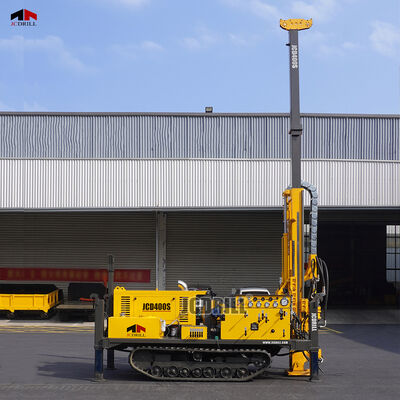

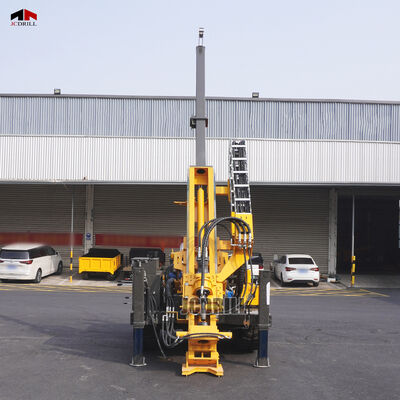

JCD400 ist ein kompaktes und vollständig hydraulisches Kernbohrgerät für effiziente Mineralforschung und geologische Kernprojekte. Es eignet sich besonders für Diamantbohrungen mit Wireline -Coring -Techniken wie HTW, NTW und Übrigens. Dieses Rig ist mit einem leistungsstarken Dieselmotor von Yuchai Turboch ausgestattet, der 70 kW bei 2400 U / min liefert, um eine stabile und starke Leistung zu gewährleisten. Alle Bohrfunktionen, einschließlich Futter, Rotation, Heben und Klemmen, sind hydraulisch angetrieben, was die betriebliche Effizienz und die Kontrollgenauigkeit erheblich verbessert.

Parameter:

Merkmale:

>> Das vollständige hydraulische System sorgt für eine zuverlässige Stromübertragung und einen reibungslosen Betrieb während des gesamten Bohrprozesses. Das Rig wird von einem 70 -kw -Yuchai -Turbomotor angetrieben und bietet eine stabile Leistung, die für verlängerte Feldforschung geeignet ist.

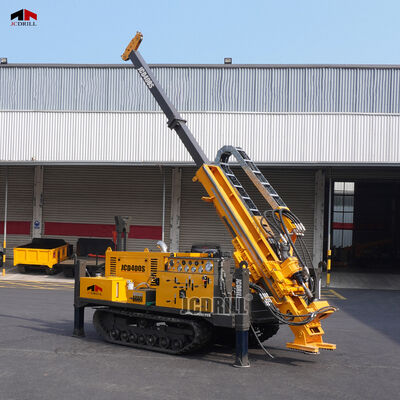

>>Mit seinem Bodenmast, der 45 ° –90 ° Bohrwinkel stützt, passt sich JCD400 leicht an vertikale und geneigte Bohranforderungen an. Das Rig verfügt über zwei Kontrollmodi - Manual und Remote, die einen flexiblen und sichereren Betrieb in engen oder herausfordernden Gebieten anbieten.

>>Ein 1900 -mm -hydraulischer Futterhub ermöglicht eine effiziente Kernprobenahme mit weniger Unterbrechungen. Die integrierte BW-100-Schlammpumpe bietet ein verstellbarer Durchfluss und Druck, wodurch das Rig für Ton-, Sand- und Weichgesteinsformationen mithilfe der Schlammkreislauf geeignet ist.

>>Ausgestattet mit einem 600 -kg -Seilstrich -System vereinfacht das Rig den Hebebetrieb und verkürzt die Hilfszeit. Seine starke Mobilität und 40 ° Kletterfähigkeit, kombiniert mit einem kompakten Design, machen es ideal für robuste und abgelegene Bohrstellen.

Anwendungen:

1. Mineralforschung
Häufig zur Erforschung von metallischen Mineralien (z. B. Gold, Kupfer, Blei-Zinc) und nicht-metallischen Mineralien (z. B. Graphit, Fluorit).

Bietet kontinuierliche und intakte Kernproben für die Analyse von Erzgrad, Struktur und Verteilung.

2. Geologische Forschung und stratigraphische Studien
Hochwertige Kernproben unterstützen die Untersuchung von Lithologie, geologischen Strukturen, Frakturen und Geochronologie und bieten kritische Daten für die wissenschaftliche Forschung an.

3. Exploration Kohle- und Öl- und Gas -Exploration
Wird in Frühstadien Bohrungen verwendet, um die Dicke der Kohle und Gestein und strukturelle Veränderungen zu identifizieren.

Hilft bei der Charakterisierung und Ressourcenschätzung der Reservoir.

4. Grundwasseruntersuchung
Bestimmt Grundwasserleitertiefe, Lithologie und Grundwasserbedingungen durch Kernprobenahme und Bohrlochdaten.

5. Geotechnische Untersuchung für Infrastrukturprojekte
Anwendung für Dämme, Tunnel, Brücken, Eisenbahnen und andere wichtige Bauprojekte.

Bietet Daten zur Stabilität der Grundlagen, zur Struktur unter der Oberfläche und zur Gesteinsmechanik.

6. Umwelt- und Geological Hazard Assessment
Wird zur Probenahme an kontaminierten Stellen, Grundwasserüberwachung oder in Gebieten für Erdrutsche, Erdbeben usw. verwendet, usw.

Unterstützt Risikobewertung und Umweltsanierungsplanung.

FAQs:

F1: Für welche Art von Bohrungen ist das JCD400 -Rig ausgelegt?
A1: Der JCD400 wurde speziell für Diamond -Kernbohrungen unter Verwendung von Wireline -Coring -Techniken wie HTW, NTW und BTW entwickelt.

F2: Was ist die maximale Bohrtiefe des JCD400?
A2: Das Rig kann mit einer BTW -Größe, 400 Metern mit NTW und 200 Metern mit HTW bis zu 500 Meter Bohrtiefe erreichen.

F3: Welchen Motor versorgt der JCD400?
A3: Es wird von einem 70 -kW -Dieselmotor aus Yuchai angetrieben, der bei 2400 U / min arbeitet und eine stabile und zuverlässige Leistung bietet.

F4: Ist das Rig vollständig hydraulisch?
A4: Ja, alle wichtigen Funktionen wie Rotation, Fütterung, Heben und Dämpfung sind hydraulisch angetrieben, die die Betriebseffizienz und die Kontrollgenauigkeit verbessern.

F5: Was ist der Fütterungsschlag und die Hebekapazität?
A5: Das Rig verfügt über einen 1900-mm-hydraulischen Futterhub mit einer maximalen Pull-Up-Kapazität von 14 Tonnen und einer Druckkapazität von 7 Tonnen.

F6: Welche Art von Bohrwinkeln kann der Mast unterstützen?
A6: Der einteilige Grundmast ist von 45 ° bis 90 ° einstellbar, wodurch er sowohl für vertikale als auch für geneigte Bohrungen geeignet ist.

F7: Unterstützt der JCD400 Remote -Betrieb?
A7: Ja, es ist mit einem Dual Control -System ausgestattet - sowohl manuelle als auch Fernbedienung, die Flexibilität und eine verbesserte Sicherheit während des Betriebs bietet.

F8: Wie mobil ist der JCD400?
A8: Das Rig kann mit bis zu 3,5 km/h reisen und bis zu 40 ° aufsteigen, wodurch es sehr mobil und ideal für robuste und abgelegene Standorte ist.

F9: Welche Art von Schlammpumpe ist integriert?
A9: Das Rig enthält eine BW-100-Schlammpumpe, die einen Durchfluss von bis zu 100 l/min und 7 MPa-Druck liefert, geeignet für Ton-, Sand- und Weichgesteinsformationen.

F10: Gibt es ein Seilstrich -System enthalten?
A10: Ja, das Rig verfügt über ein Seilstrich -System mit einer Hebekapazität von 600 kg und 600 Meter Seillänge, die für Hilfsaufgaben verwendet werden.

F11: Wie sind die Transportabmessungen und das Gesamtgewicht?
A11: Der JCD400 verfügt über eine Transportgröße von 4200 × 2050 × 2300 mm und wiegt 4,3 Tonnen, wodurch er kompakt und einfach zugänglich ist.
