Produktdetails:
|
| Modellnummer: | JRC500 | Anwendung: | RC-Rückseiten-Zirkulations-Bohrung |
|---|---|---|---|
| Saattiefe: | 500m | Bohrdurchmesser: | 105-350mm |
| Bohrstange: | 3000mm | Felsen-Härte: | F=8-16 |
| Umdrehungsgeschwindigkeit: | 0-100rpm | Funktions-Druck: | 1.05-2.4Mpa |
| Luft-Verbrauch: | 11.3-21 m-³ /min | Zufuhr-Anschlag: | 3.66m |
| Drehdrehmoment: | 8500-10000N.m | Staub-Kollektor: | Nass u. trockenes optionales |
| Ziehen Sie die Kapazität zurück: | 28Ton | Name: | 500m hydraulische Dth Bahn angebrachte Rückzirkulations-Ölplattform |
| Markieren: | dth heben ZirkulationsÖlplattform auf,Bahn brachte rc Ölplattform an,500m Rückzirkulations-Ölplattform |
||

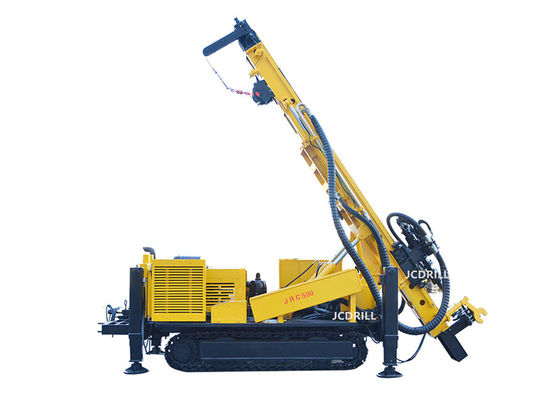

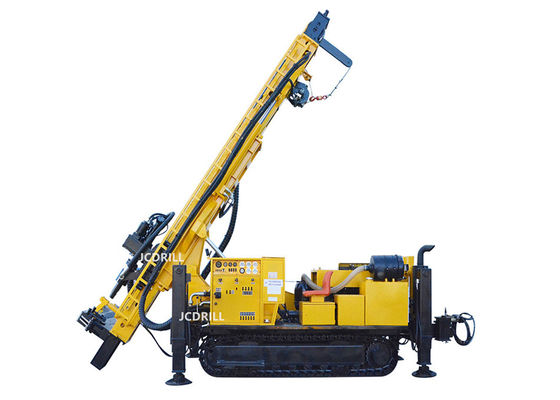

Hydraulische DTH Bahn JRC500 mnounted Rückzirkulation Bergbaurc Ölplattform
Die rc Bohrung ist, einen pneumatischen Hammer zu benutzen, um einen Wolframstahlbohrerbohrer zu fahren, um die Felsformation zu brechen. Ein pneumatischer austauschender Kolben nannte wiederholt einen Hammer, der der Reihe nach einen Wolframstahlbohrerbohrer fährt, der benutzt wird, um Hardrock zu brechen. Wenn die Druckluft heraus geblasen wird, produziert die Druckabweichung eine Rückzirkulation, damit die Ausschnitte das innere Rohr aufwärts kommen. Wenn die Ausschnitte den Boden erreichen, werden sie an den Zyklonenscheider durch einen Schlauch für Beispielreduzierung angeschlossen, und dann fällt die Probe in den Musterkoffer von der unteren Öffnung. Diese Musterkoffer werden mit dem Standort und der Tiefe der gesammelten Proben markiert und können direkt zum Labor für Analyse transportiert werden.
Anwendung
Zirkulations-Ölplattform der Rückseite JRC500 ist, Hochleistungsfähigkeit, Umweltschutz, multi-Bahn-artige Anlage, die die späteste fremde Gasheberrückzirkulationsbohrungstechnologie einsetzt, Gesteinsmehl kann durch einen Staubkollektor effektiv gesammelt werden, um Umweltverschmutzung zu vermeiden ein neues Vielzweck. Sie können zu Schlacken machenden Zyklonenscheider auch sammeln können in der geologischen Prospektierungsabteilung der Repräsentativanalyse verwendet werden. Es ist eine geologische Erforschungsbohrung, die Bohrbrunnen und überwacht Brunnen, Grundquellwärmepumpeklimaanlage und anderes tiefes Loch der Wahl für Ausrüstung.
Die Ölplattform kann in einer Vielzahl von Druckluft auf der Grundlochrückzirkulationsbohrung benutzt werden. Das anhebende System, der Führerausgleich, das Bohrgestängebe- und entladung, die Rotation und der Handkurbel, des Gehens und anderen System der Zufuhr, der Beine, alles Hydrauliksystem erzielen, um die Arbeitsintensität erheblich zu verringern und die Leistungsfähigkeit und die Qualität des Baus zu verbessern.
Specifiction
| 1 | Geologie gebohrt | Alle Arten | |
| 2 | Bohrende Art | DTH U. RC | |
| 3 | Bohrgerätsystem und -operation | Hydraulisch | |
| 4 | Loch-Durchmesser | Millimeter | Φ90-Φ400 |
| 5 | Loch-Tiefe | m | 500 |
| 6 | Rotations-Drehmoment | KN | 85-100 |
| 7 | Umdrehungsgeschwindigkeit | U/min | 0-80 1. Gang |
| 0-160 2. Ger | |||
| 8 | Bohrgestängedurchmesser | Millimeter | 76/89/114 |
| 9 | Bohrgestängelänge | Millimeter | 4/4500 |
| 10 | Max. Vorschubgeschwindigkeit | M/min | 18 |
| 11 | Max. Lifting Speed | M/min | 5-20 |
| 12 | Zufuhr-Anschlag | Millimeter | 3400 |
| 13 | Max. anhebende Kraft | T | 28 |
| 14 | Anhebende Kraft der Haupthandkurbel (optional) | T | 4 |
| 15 | Anhebende Kraft der Hebemaschine | T | 1,5 |
| 16 | Hubhöhe der Werkzeughandkurbel | m | 100 |
| 17 | Dieselmotortyp | CUMMINS | |
| 18 | Bewertete Pferdestärke | Kilowatt | 180 |
| 19 | Elektrisches System | Volt | 24 |
| 20 | Kompressor-Art | Drehschraube/Bewegliches | |
| 21 | Druck erfordert | Mpa | 1.05-4.5 |
| 22 | Luftverbrauch | m-³ /min | 16-60 |
| 23 | Nettogewicht | T | 13 |
| 24 | Versandlänge | Millimeter | 7550 |
| 25 | Versandbreite | Millimeter | 2260 |
| 26 | Versandhöhe | Millimeter | 2700 |
| 27 | Bodenabstand | Millimeter | 300 |
| 28 | Volumen Fluss | Millimeter | 20 |
Eigenschaften
1: Triebwerk-befestigtes DieselHydrauliksystem, ganz das System umfassen das Gehen, Rotation, die Zufuhr und heben, das Bein an und heben, Ausgleichssystem an, Stangenänderung, ist hydraulisch.
2: Rückzirkulationssystemfunktion zusammen mit DTH-Technologie, Luftkompressor provice drückte Luft für Auswirkung und Staub sammeln.
3. Während des Arbeitens benutzen Sie den Rückzirkulationshammer, doppeltes Rohr, drückte Luft, zwischen zwei Rohr und Staub heraus vom inneren Rohr hereinzukommen.
4. Auch es ist für normales Bohrgerät des positiven Zirkulationsgebrauches verfügbar.
5. Das Arbeitssystem bestanden aus Zufuhrsystem, Führer (Mast), Drehkopf, Ausgleichssystem, Zentralisator, Stangenaustausch cystem, und so weiter wickelnd.
6. Behaut Druck, Vorschubgeschwindigkeit, Drehgeschwindigkeit ist justierbar.
7. Das gehende System ist ein selbst-gehendes System, das für das Bewegen convient ist, das Bein vier installieren könnte hydraulisches, wenn Last auf LKW, es nicht braucht, oben zu wandern, es kann auf LKW direkt laden.
8. Hydraulischer Gebrauch des Beines vier für die Balance der Bohrung während des Arbeitens halten.
9. Die Vorwicklung könnte, Max.1ton-Bohrgerät, es hochziehend konnte zur Stangenänderung auch, helfen.
Führer 10.The (Mast) könnte, arbeitend in 45°-90°, Führer, haben ein Erweiterungssystem, die sicherstellen, dass der Führer könnte, bewegend in Richtung zur bohrenden Oberfläche, auf keed der Balance des Führers.
11. Gradienter, Winkelaufkleber und Zentralisator, zum der Präzisionsgenauigkeit des Lochs sicherzustellen.
12. Das Luftsystem haben ein spezielles Schmiersystem zum Schmieren des Hammers, um die Nutzungsdauer zu verlängern.
