Produktdetails:
|
Art: | Kern-Ölplattform | Dill-Tiefen-Kapazität: | 1500M (BQ) |
---|---|---|---|
Lochdurchmesser: | BQ, NQ, HAUPTQUARTIER, PQ | Bohrgerätwinkel: | 45°-90° |
Max Rotation Toque: | 4650N.m | Anwendung: | Bergbau |
Maschine: | Cummins 6CTA8.3-C195 | Ziehen Sie die Kapazität zurück: | 30kN |
Bruttomasse: | 10000kg | Maschinenenergie: | 145kw |
Größe: | 6250 × 2220 × 2730 Millimeter | ||
Markieren: | Bohrmaschine des Kernes,Diamantkernbohrungsausrüstung |

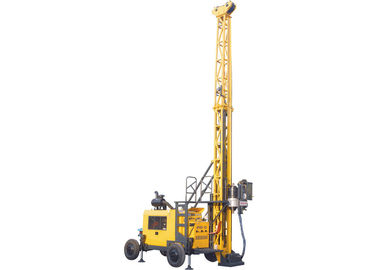

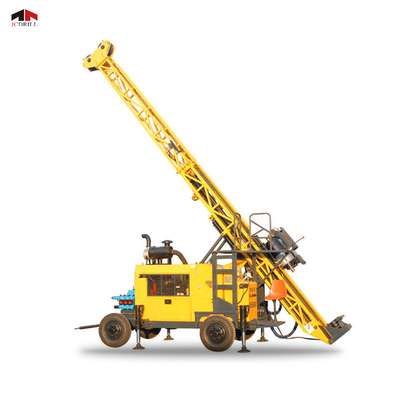

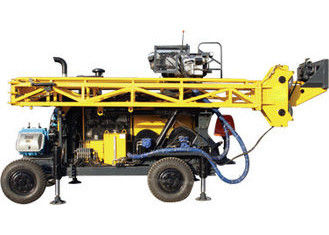

Anhänger brachte tragbare volle hydraulische Kern-Ölplattform des Diamanten JCD1500 mit Bohrleistung BQ 1500m an
Anwendung
Das neue Modell JCD1500, das voller hydraulischer Kernbohreranlage es vorangebracht wird, ist eine typische hydraulische Ölplattform auf Radanhänger, mit Bezugstechnik der gleichen netten Ausrüstungen im In- und Ausland. Die Ölplattform hat einen angemessenen Entwurf und eine überlegene Leistung. Es ist für Betriebstechnik einfach.
Wird hydraulische JCD1500 Ölplattform auf Radanhänger hauptsächlich für die geneigte und gerade Lochbohrung benutzt. Sie könnte für Erforschung und die Prospektierung von Geologie, Metallurgie, Kohle, Kernwaffenindustrie, Hydrologie und auf anderen Industriegebieten verwendet werden. Es ist eine KernÖlplattform, indem es Diamanten und Karbid-gespitzte Stückchen hauptsächlich verwendet. Richtiger Gebrauch und angemessene Wartung konnten der besten Operation und der Leistung mit Verfügbarkeit und langem Berufsleben garantieren. Deshalb sollten alle Kunden dem Handbuch für Betriebstechnik ausschließlich folgen. Der ganzer Verlust, wie Ausrüstungsschaden und Personenschaden und etc., von den folgenden Ursachen, die Kunden sollte für ihre eigene Aktion verantwortlich sein.
·Irgendeine Anwendung über denen hinaus beschrieben in diesem Handbuch.
·Irgendeine Änderung an der Ausrüstung anmaßend auf ihren Selbst.
·Irgendein Operations- oder Leistungsgegenteil zur Unfallverhütungsvorschrift und die Regelung und/oder irgendein Gebrauch, welche nicht den Anforderungen des Handbuches folgt.
·Irgendeine Wartung zur Gesamtmaschine und zu jeder Komponente gegen die Anforderungen.
Eigenschaften
Die Ölplattform nimmt das volle hydraulische Fahren an, den Spur-artigen Reifen, also ist es eine typische hydraulische Ölplattform auf Radanhänger. Der Bohrkopf angetrieben durch variablen Motor mit Funktion von mechanischen Gangschaltungen der Zweigeschwindigkeit, stepless Geschwindigkeitsänderung mit einer modernen und einfachen Struktur. Der Bohrkopf wird mit einem System eingezogen und gefahren, das den hohlen Spindel- und Ölzylinder mit Kette anschließt. Das System hat die Funktion, wenn die Kolbenstangen des Ölzylinders einen bestimmten Abstand bewegend, das Bohrkopfbewegen den Abstand verdoppeln. Der Mast konnte innerhalb des Bereiches des Grads des Winkels 0 bis 90 auf sein Bohrloch mit einem niedrigen Schwerpunkt und guter Stabilität der Gesamteinheit eingestellt werden. Die Anlage versieht Betreiber mit einer netten Sichtweite und einer breiten und bequemen Arbeitsbedingung. Die Anlage schaut recht in der Gesamtstruktur und stellt den Entwurf dachte an personenorientiertes dar.
(1) zuverlässige Leistung
Basierend auf der Richtlinie von die kritische zusätzliche Ausrüstung international kaufen, sind der Dieselmotor, die Hydraulikpumpe, die Hauptventile, die Motoren, die Raupenreduzierer und die hydraulischen Schlüsselersatzteile alle angenommene berühmte Markenprodukte im In- und Ausland.
(2) hohe Leistungsfähigkeits-hydraulische Ölplattform auf Rad-Anhänger
Mit großem Drehmoment garantieren Stromversorgungseinheitsverteilung der hohen Leistung und mit angemessenem Strukturentwurf und moderne Operationsmethode und 6 Meter (19,7 Fuß) Länge der Bohrstange, alle diese der hohen Operations- und Leistungs-Leistungsfähigkeit der Ölplattform.
(3) Umweltschutz
Mit unterer Verschmutzungsemission des Dieselmotors, ist Berufslärmminderungsentwurf, die Ölplattform für städtische Operation und Leistung völlig passend.
(4) energiesparende hydraulische Ölplattform auf Rad-Anhänger
Die empfindliche Steuerungstechnik der modernen Last annehmend, hat die Ölplattform die Leistungsaufnahme und die Hitzegeneration auf dem tiefsten Stand verringert. Mit einem eleganten Entwurf, einer Kompaktbauweise, einer zuverlässigen Leistung und einer Operation leicht, ist es die in der vollen hydraulischen Kernbohreranlage des anwesenden Binnenmarkts vorzuwählende Prioritätsausrüstung.
Spezifikation
Die Zahlen in diesen Tabellen sind, basiert auf Felderfahrungen berechnet worden möglicherweise und werden erwartet angemessen. Tatsächliche Bohrleistung hängt von den Ingriffwerkzeugen ab und Bedingungen, Bohrtechniken und Ausrüstung verwendeten.
Dieselmotor | Modell | Cummins 6CTA8.3-C195 (turbocharged und Gebühr wassergekühlt) |
Verschiebung | 8.3L (2,19 US-Gallonen) | |
Energie | 145kW (195HP) | |
Bewertete U/min (Werkseinstellung) | 2200rpm | |
Bohrleistung | BQ | 1500 m (4920 Fuß) |
NQ | 1300 m (4264 Fuß) | |
Hauptquartier | 1000 m (3280 Fuß) | |
PQ | 680 m (2230 Fuß) | |
Bohrkopf | Rotations-Motor | Doppelte Hydraulikmotoren – variabel und umschaltbarer Hersteller: SAUER-DANFOSS |
U/min | Zwei Verschiebung-Stepless-Änderung 0-1145 U/min | |
Verhältnisse | 1. 2.716:1 des 8.776:1 2. | |
Hauptöffner | seitlich Schoren mit hydraulischem Antrieb | |
Hydraulische Klemme (PQ) | Hydraulisch geöffnet, festklemmende Scheibenfeder, normalerweise geschlossene Art axiale Tragfähigkeit von 222 400 N | |
Max. Torque | 4650 N·m (3427 lbF·ft) | |
Griff-Durchmesser | 121 Millimeter (4,76 Zoll) | |
Max. Tragfähigkeit der Spindel | kN 150 (33720 lbF) | |
Max. Feeding Power | kN 75 (16860 lbF) | |
Primärpumpen-Paket | Kolbenringtriplex Gestellpumpe für das Fahren der Bohrkopf-Rotation, der Haupthebemaschine, der Spülpumpe u. der Linie Handkurbel. | Hersteller: Pumpe DANFOSS 1.: 150LPM an der Pumpe 28.5MPa 2.: 120LPM an der Pumpe 25MPa 3.: 102 LPM an 25MPa |
Hydrauliktank | Kapazität | 420 L (111 US-Gallonen) |
Hubgeschwindigkeit (einzelner Draht) | 38-70m/min (bloße Trommel) | |
Kapazität der Hauptleitung | Kraft (einzelnen Draht) hochziehen | 77kN (17310 lbF) |
Hebemaschine | Stahldrahtdurchmesser | 18 Millimeter (0,71 Zoll) |
Stahlseillänge | 50 m (164 Fuß) | |
Hubgeschwindigkeit (einzelner Draht) | 164m/min (bloße Trommel) | |
Kapazität der Drahtlinie | Kraft (einzelnen Draht) hochziehen | kN 12 (2698 lbF) (bloße Trommel) |
Hebemaschine | Stahldrahtdurchmesser | 6 Millimeter (0,24 Zoll) |
Stahlseillänge | 1500 m (4920 Fuß) | |
Mast-Höhe | 11 m (36 Fuß) | |
Mast, der Winkel justiert | 0°-90° | |
Bohrungswinkel | 45°-90° | |
Mast | Fütterungsanschlag | 3800 Millimeter (150 Zoll) |
Verschiebungs-Anschlag | 1500 Millimeter (59 Zoll) | |
Zufuhr-Zug | 15000kg (33075 lbs) | |
Zufuhr-Schub | 7500kg (16538 lbs) | |
Rod Pull | 3m oder 6m (9.84feet oder 19.68feet) | |
Spülpumpe-Fuß-Klammer | Art | Kolbenpumpe-Triplex Kolben |
Modell | BW250 | |
Anschlag | 100mm (3,9 Zoll) | |
Leistungsvolumen | 250.145, 90, 52 l/min (66, 38, 24, 14 US-Gallonen/Minute) | |
Enddruck | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 P/in) | |
Festklemmen des Bereichs | 55.5-117.5 Millimeter (2.19-4.63 Zoll) durch Loch Ф154mm (6,06 Zoll) | |
Andere | Gewicht | 10000 Kilogramm (22050 lbs) |
Arbeitsmaße (L × W ×H) | 5652×2130×10200mm (Zoll 222.5×83.9×401.6) | |
Transport-Maße (L × W ×H) | 5970×2130×2730mm (Zoll 235×83.9×107.5) | |
Transport-Weise | Reifenart |
Kunden-Fall
Service
In unserem Kundendienstsystem, stellen wir perfektes Kontrollsystem ausschließlich entsprechend Reihe ISO-9000, in diesem System, Technologiedatum her und Problem, Lösung zu lösen und Präventivmaßnahmen werden in irgendwie, Projekt beizubehalten, alle Ersatzteile werden verwendet in neuen Soem-Produkten mit Montagevorschriften, Ladeliste, der Anweisung des Herstellers, Qualifikation und Garantieurkunde zur Verfügung gestellt.
Wir, „eine Ausrüstung u. einen Fall, endlosen Service zur Verfügung zu stellen, nämlich Kundendienst fangen von der Auftragsbestätigung an, die für das Berufsleben der Ausrüstung letzt ist.
