Produktdetails:
|
| Modellnummer: | XY300 | Saattiefe: | 1100m (NQ) |
|---|---|---|---|
| Bohrdurchmesser: | BQ-HQ | BOHRGESTÄNGE-LÄNGE: | 4.2m |
| Verwendung: | Geologie und Mineralerforschung | BOHRUNGSmethold: | Schlamm-Bohrung |
| Max Spindle Speed: | 30-1050r/min | Maschinenenergie: | 48kw@1500rpm |
| SPÜLPUMPE: | BW250/BW160 | Bohrender Winkel: | 90-75 |
| Markieren: | Diamantkernbohrungsausrüstung,hydraulische Bohrmaschine des Kernes |
||

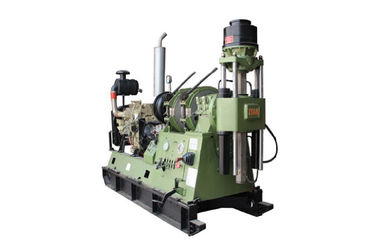

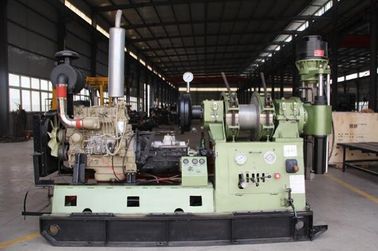

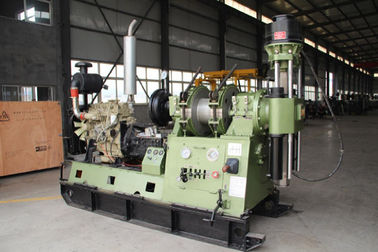

Hochleistungs-Diamond Core Drill Rig For-Geologie/Mineralerforschungs-Kern-Bohrung XY-44A
Anwendung
Als Spindelart Ölplattform, nimmt die XY-44A Kernbohreranlage Diamantbohrkrone oder Wolframkarbid - gespitztes Stückchen ist mit einer Wasserwirbelbremse ausgerichtet. Es wird mit doppelten Zylindern eingezogen, die viel länger reisen. Sein Öl wird in zwei entgegengesetzten Richtungen durch hydraulische Spinnenscheibe mit einer hydraulischen Verriegelung geliefert. Es ist in der Ingenieurgeologieerforschung, in der Hydrologiebrunnenbohrung und in der grundlegenden Stapeltechnik weitverbreitet (Kernbohrung, Brunnenbohrung, Stapelbohrung).
Es gibt ein angemessenes Bemerken der Sache. Die Kernbohreranlage nahm neue Technologie an. Die Technologie kann in den zahlreichen Modellen, besonders auf Bohrgestänge des großen Durchmessers eingesetzt werden. Diese Technologie ist ziemlich effektiv, die bohrende Leistungsfähigkeit zu verbessern.
Eigenschaften
1. Es gibt mehr Geschwindigkeitsgrad (8 Grade), angemessenen Drehzahlbereich und drehmomentstarke Weileniedrige geschwindigkeit. Max. Drehmoment ist bis 3200 N•m (2358 lbF•ft). Die Kernbohreranlage XY-44A wird auf Kernbohrer mit tungalloy-carbid-gespitzter und Diamantöl- sowie -Ingenieurgeologieerforschung, Hydrologiebrunnenbohrung und grundlegender Stapeltechnik angepasst.
2. Mit großer Spindel Identifikation 93mm (3,66 Zoll), wird das Bohrgerät mit doppelten Hydrozylindern mit vielem längeren Anschlag bis 600mm eingezogen (23,62 Zoll). Mit starker technologischer Anpassungsfähigkeit kann die Anlage auf vielen angepasst werden Feld, besonders auf der Bohrstangebohrung des großen Durchmessers, (der obere entkernende Teil) Kern mit Drahtlinie extrahierend. So ist sie effektiver, wenn sie Bohrungs-Leistungsfähigkeit mit weniger fehlerhaftem im Loch verbessern.
3. Mit starker Bohrleistung für die Kernbohreranlage, kommt die bewertete Saattiefe zu, 000m (39,37 Zoll) mit 71mm (2,80 Zoll) entkernender Bohrstange Funkleitung auf.
4. nehmen Licht im Gewicht und in fine Fähigkeit, die Anlage kann in zehn Teile leicht abgebaut werden ab; der größte Apparat ist in 300 Kilogramm (661,5 lbs). Das ganze Bohrgerät ist im Jahre 2150 Kilogramm (4741 lbs), es kann besonders in Berggebiet leicht bewegt werden.
5. festgeklemmt mit gewölbter Federscheibe und mit Hydrozylinder gelöst, wird die hydraulische Klemme mit den selbstzentrierenden Dreikiefern angenommen. Es ist herein starke und stabile Spannkraft.
6. Diese Kernbohreranlage wird mit einer Wasserwirbelbremse für stabiles und glattes Tiefbohren ausgerüstet.
7. Lieferungsöl mit einer Simplexzahnradpumpe, ist es für Installation und Operation einfach; senken Sie in Energieverbrauch und in niedrige Öltemperatur des Hydrauliksystems; die Kernbohreranlage ist sicher in der stabilen Bohrung. Die handbetriebene Ölpumpe kann gesetztes gebräuchliches sein, zum der Bohrgeräte im Loch nach der Energiemaschine hochzuziehen, die funktionieren nicht kann.
8. Mit Kompaktbauweise und angemessenem Plan, wenn alle Komponenten herausgestellt sind und mit nicht überschnittenen, ist es für Wartung bequem.
9. Mit niedrigem Schwerpunkt und lange Laufdistanz bis 460mm (18,1 Zoll), ist die Anlage zuverlässig und in der Hochgeschwindigkeitsbohrung stabil.
10. Es ist einfach zu beginnen, die Bedingungen im Loch mit einem Ameisenschwingungsmesser zu kennen. Kleiner in den Funktionierengriffen, die Anlage kann glaubwürdig und flexibel bearbeitet werden.
11. Die KernÖlplattform kann im Tiefbohren ständig und sicher arbeiten
12. Durch das Funktionieren mit einfachen oder doppelten Gängen, gibt es einen niedrigen Energieverbrauch und eine niedrige Temperatur des Hydrauliksystemöls.
13. Im Falle der außer Betriebenergie, die Handwirbelnde Ölpumpe möglicherweise wird benutzt, um die Bohrgeräte hochzuziehen.
14. Was seine Struktur anbetrifft, diese Kernbohreranlage ist kompakt und angemessen.
15. Es ist einfach, die Lochbedingung mit einem Anti-Vibrationsinstrument des langen Lebens zu beherrschen
1. Bohrleistung
(1) Kern-Bohrung
| Bohrgerät Rod Varieties | Bohrgerät Rod Type | Bohrtiefe | |
| Hobel herein und heraus | Ф43×6mm (Zoll Ф1.69×0.24) | 1400 m (4592feet) | |
| Bohrgerät Rod Made in China | Ф54×6 Millimeter (Zoll Ф2.13×0.24) | 1000 m (3280feet) | |
| Ф67×6 Millimeter (Zoll Ф2.64×0.24) | 830 m (2722feet) | ||
| Verdicktes inneres | Ф50×5.5 Millimeter (Zoll Ф1.97×0.22) | 1300 m (4264feet) | |
| Ф60×6 Millimeter (Zoll Ф2.36×0.24) | 950 m (3116feet) | ||
| Extrahierung des Kernes mit Draht-Linie | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m (4592feet) | |
| Ф71×5 Millimeter (Zoll Ф2.80×0.20) | 1000 m (3280feet) | ||
| Ф89×5 Millimeter (Zoll Ф3.50×0.20) | 800 m (2624feet) | ||
| DCDMA (Diamond Core Drill Hersteller Association) stellte Bohrstange her |
Verdicktes inneres | BW | 1250 m (4100feet) |
| Nanowatt | 1000 m (3280feet) | ||
| HW | 660 m (2165feet) | ||
| Extrahierung des Kernes mit Draht-Linie | BQ | 1400 m (4592feet) | |
| NQ | 1100 m (3608feet) | ||
| Hauptquartier | 750 m (2460feet) | ||
(2) Hydrogeologie-Brunnenbohrung
| Bohrgerät Rod Type | Bohrloch-Durchmesser. | Saattiefe |
| 60mm (2,36 Zoll) (verdicktes äußeres) | 200 Millimeter (7,87 Zoll) | 800 m (2624 Fuß) |
| 73mm (2,87 Zoll) (verdicktes äußeres) | 350 Millimeter (13,78 Zoll) | 500 m (1640 Fuß) |
| 89mm (3,5 Zoll) (verdicktes äußeres) | 500 Millimeter (19,69 Zoll) | 300 m (984 Fuß) |
(3) Grundlagen-Stapel-Bohrung
Bohrlochdurchmesser mit äußerer verdickter Bohrstange 89 Millimeter (3,50 Zoll).
Lose Bildung: 1000 Millimeter (39,37 Zoll)
Harte Bildung: 600 Millimeter (23,62 Zoll)
Saattiefe: 100 m (328 Fuß)
2. bohrender Engel: 0° ﹣ 360°
3. Energie-Maschine
Electromotor Y225S-4 37KW (49.62HP) 1480 r/min
Dieselmotor Deutz F6L 912 82KW (110HP) 1500 r/min
4. Rotator
Art: Fütterung mit dem hydrostatischen Druck der doppelten Ölzylinder, mechanisch drehend.
Spindel Identifikation: 93 Millimeter (3,66 Zoll)
Geschwindigkeit der Spindel:
| Geschwindigkeit der Energie Eng. (r/min) | 1480 (für Kernbohrung) |
| Positive niedrige Geschwindigkeit (r/min) | 83, 152, 217, 316 |
| Positive hohe Geschwindigkeit (r/min) | 254, 468, 667, 970 |
| Negative Geschwindigkeit (r/min) | 67, 206 |
Max. Torque der Spindel: 3,2 KN·m (2358 lbF·ft)
Spindelanschlag: 600 Millimeter (23,62 Zoll)
Max. anhebende Kraft der Spindel: 120 KN (26976 lbF)
Max. Thrust der Spindel: 90 KN (20232 lbF)
5. Hebemaschine der Kernbohreranlage
Formplanetengetriebe
Drahtseildurchmesser: 17,5 Millimeter (0,69 Zoll) oder 18,5 Millimeter (0,73 Zoll)
Trommelinhalt für Seil (170 kg/mm2 gleichwertig mit 241839 lb/inch2):
(17.5mm Stahldrahtseil) 110m (360,8 Fuß)
(18.5mm Stahldrahtseil) 90m (295,2 Fuß)
Max.Lifting-Kraft (einzelnes Seil): 45 KN (10116 lbF)
Anhebende Geschwindigkeit des Drahtseiles
Englische Geschwindigkeit 1000r/min 0,47, 0,86, 1,22, 1,78 m/s (1,54, 2,82, 4,00, 5,84 feet/s) der Energie
Englische Geschwindigkeit 1500r/min 0,70 der Energie; 1,29; 1,84; 2,68 m/s (2,30, 4,23, 5,90, 8,79 feet/s)
Englische Geschwindigkeit 1700r/min 0,805, 1,485 der Energie, 2,12, 3,08 m/s (2,64, 4,87, 6,95, 10,10 feet/s)
6. Kupplung
Form: Trockene einzelne Chipreibungskupplung
7. Getriebe
Form: Schieben des Getriebes (4 Geschwindigkeiten sind positiv und 1 ist negativ).
8. Öl-Pumpe
Form: Einzelne Zahnradpumpe
Verschiebung: 32+12 l/min (8.5+3.2 US-Gallonen/Minute)
Funktionsdruck: 0-8 MPa (0-1160 P/in)
Max. Pressure: MPa 12 (1740 P/in)
9. Wasserwirbelbremse der Kernbohreranlage
Arbeitsgeschwindigkeit (r/min): 700-800
Compensational Geschwindigkeit des einzelnen Seils: 3-8 m/s (9.84-26.2 feet/s)
Compensational Last des einzelnen Seils: 45 KN (10116 lbF)
10. Bohrgerät-Rahmen
Form, die Gleiterart schiebt (mit dem Schieben der Basis)
Rückwärtiger Anschlag des Bohrgeräts: 460 Millimeter (18,11 Zoll)
11. Maße (L×W×H): 3030×1100×1890 Millimeter (Zoll 119.3×43.3×74.4)
12. Gewicht des Bohrgeräts (ohne Stromversorgungseinheit): ungefähr 2150 Kilogramm (4741 lbs)
13. Max. Weight des entladbaren Apparates: 300 Kilogramm (662 lbs)
Service
In unserem Kundendienstsystem, stellen wir perfektes Kontrollsystem ausschließlich entsprechend Reihe ISO-9000, in diesem System, Technologiedatum her und Problem, Lösung zu lösen und Präventivmaßnahmen werden in irgendwie, Projekt beizubehalten, alle Ersatzteile werden verwendet in neuen Soem-Produkten mit Montagevorschriften, Ladeliste, der Anweisung des Herstellers, Qualifikation und Garantieurkunde zur Verfügung gestellt.
Wir, „eine Ausrüstung u. einen Fall, endlosen Service zur Verfügung zu stellen, nämlich Kundendienst fangen von der Auftragsbestätigung an, die für das Berufsleben der Ausrüstung letzt ist.
