Produktdetails:
|
Modellnummer: | 12inch | Bohrgerät-Felsen-Härte: | F=6-20 |
---|---|---|---|
Verarbeitung der Art: | Schmieden | Verwendung: | Ölfeld, Erdgas, Bergbaudrlling, Wasser-Brunnen |
Material: | Anti-abschleifende Schicht T.C. With Diamond | Lager: | Siegelgleitlager |
PAKET: | Karton und Holzetui | Zahn-Art: | Einsatz-Zahn |
Markieren: | Tricone Spiralbohrer,Wasserbrunnen-Bohrer |

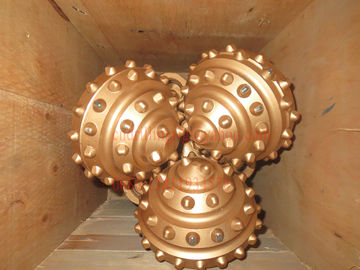

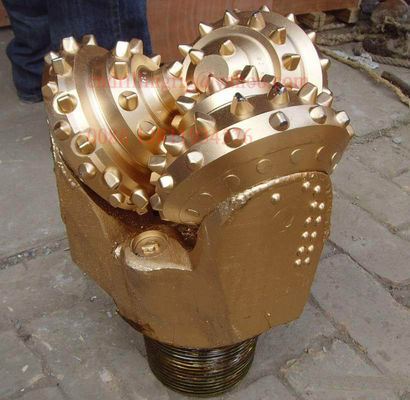

Diamond Anti Abrasive Layer Tricone-Bohrer, Elastomer versiegelte TCI-Hardrock-Bohrer
Einleitung
Struktur von dreikegeligen Stückchen
Stahlzahn-dreikegeliges Stückchen und dreikegelige Stückchen TCI
1- Tragstruktur
Gebissenes Lager hat drei Arten: Wälzlager, Gleitlager, Gleitlagerseegerring. Das Seegerringgleitlager ist hauptsächlich für fremde Hersteller von den Produkten, die das dreikegelige Stückchen TCI, höchstens nur Wälzlager und Gleitlager tragen.
2- Ausschnitt-Struktur, Kegel und Zahn
Der Kegel ist ein Kegel, unterteilt in einzelnen Kegel und Kegel zwei. Einzelner Kegel besteht Hauptkegel und aus der hinteren Komponente, einzelnem Kegel in der Unterseite des Brunnens für reine rollende Bewegung, passend für die Bohrung der harten Bildung; komplexer Kegel besteht aus Hauptkegel, Seitenkegel und der hintere Kegel wird aus drei Teilen, der Kegel an der Unterseite der wohlen Arbeit außer dem Rollen, produzieren auch das Schieben verfasst, passend für weiche Schichtbohrung.
Harter Legierungsgang hat 10 eine Vielzahl von, wie kugelförmiges, konisch, keilförmig, Löffel, Löffel formte, der Kegelspitzenlöffel, der, flache Form, die konische Keilform, unterschiedliche Lithologiebildung, der Rock geformt wird, der Mechanismus von gebissenen Zähnen bricht, die, Form unterschiedlich ist, unterschiedlich. Eine Art Bohrgerät ist häufig kein Zahn.
Die Form des Stahlzahnes ist keilförmig, um das Bohrgerätmessgerät zu verstärken, äußere Zahnreihe sind entworfen häufig in „T“, „L“, „II“; zwecks den Bohrer zu überwinden ist einfach in den defekten Schichtmängel zu tragen, muss haltbares Material auf dem Zahngesicht und dem hinteren Kegel schweißen.
Zahnform, Größe, Zahl, Länge hängt von der Härte der Bildung ab, Bildung ist weich, ist große, scharfe Zähne, weniger; im Gegenteil die härtere Zahnbildung, kleiner, kürzer, mehr die Zahl von.
3- Öldruck-Ausgleichs-System
Das Gerät besteht aus einem Laufring, Ölbeutel, Schutzschale, Drüse, Stecker, wenn die Ringteile. Seine Rolle ist zur tragenden Kammerdruckdifferenz zwischen Innere und außerhalb der Balance dreikegeligen Stückchen TCI, damit der tragende Dichtungsring in der kleinen Druckdifferenzarbeit für lange Zeit, verhindern Sie den Spülschlamm in den tragenden Hohlraum und das Durchsickern des Schmierfettes zu vermeiden, und speichern Sie genügend Fett zum tragenden Hohlraum hinzufügte ununterbrochen, das Stückchen in gutem, Zustand und Schmierungszustand versiegelnd.
4- Biss Düse
Zwecks das Problemfristgerechte lösen gehetzt von der Unterseite der wohlen Ausschnitte, um die Unterseite beizubehalten sauber, sogar mit einem Hochgeschwindigkeitsjet, um den Felsen und den Zweck, Leuteentwurf und Installation der Düse zu zerquetschen.
Die Düse wird von der harten verarbeitenden Legierung gemacht, hat allgemein verwendete Düse drei Hauptmodelle, das Standard, Abdeckungsart, und die lange Mikrodüse, die andere ist pulsierte Düse, schiefe Düse, ausgedehnte Düse ETC….
Anwendung von dreikegeligen Stückchen
TCI-Stückchen-Reihe:
1. Weiche dreikegelige Stückchen der Bildung TCI:
Die weichen dreikegeligen Stückchen der Bildung TCI werden benutzt, um niedrige Druckfestigkeit, sehr weiche Bildungen zu bohren. Dieses Stückchen maximierte zum Gebrauch der konischer und Meißelwolframhartmetalleinsätze von großen Durchmessern und von hoher Projektion. Dieser Ausschnittstrukturentwurf, kombiniert mit maximalem Kegelausgleich, Ergebnisse in den hohen gebissenen Vermittlungsquoten. Das tiefe intermesh von Schneiderreihen verhindert das Stückchen, das in den klebrigen Bildungen freikauft.
2. Mittlere dreikegelige Stückchen der Bildung TCI:
Die mittleren dreikegeligen Stückchen der Bildung TCI kennzeichnet aggressive Meißelwolframhartmetalleinsätze auf den Fersenreihen und den inneren Reihen. Dieser Entwurf liefert eine schnelle bohrende Rate und fügte den Schnitt von Strukturhaltbarkeit im Medium mittelhartem für mations hinzu. Der HSN-Gummio-ring stellt ausreichende Dichtung für das Tragen von Haltbarkeit zur Verfügung.
3. Harte dreikegelige Stückchen der Bildung TCI:
Die harten dreikegeligen Stückchen der Bildung TCI können benutzt werden, um die harten und abschleifenden Bildungen zu bohren. Verschleißfestigkeitswolframhartmetalleinsätze werden in den äußeren Reihen benutzt, um Verlust der Meißelschablone zu verhindern. Höchstzahlen von hemisphärischen geformten Einsätzen werden in allen Reihen verwendet, um Schneiderhaltbarkeit und langes Leben zur Verfügung zu stellen.
4. Mittelharte dreikegelige Stückchen der Bildung TCI:
Die mittelharten dreikegeligen Stückchen der Bildung TCI kennzeichnet robuste Meißelwolframhartmetalleinsätze auf der Fersenreihe und das konische auf den inneren Reihen. Dieser Entwurf liefert eine schnelle bohrende Rate und fügte den Schnitt von Strukturhaltbarkeit im Medium mittelharten Bildungen hinzu. Der HSN-Gummio-ring stellt ausreichende Dichtung für das Tragen von Haltbarkeit zur Verfügung.
Stahlzahnstückchen-Reihe:
1. weiche Bildungszahnstückchen:
Die weichen Bildungszahnstückchen werden benutzt, um niedrige Druckfestigkeit, weiche Bildungen zu bohren. Lange Projektionszahnlängen werden auf hohen Offsetkegeln verwendet, um die größte mögliche Durchdringenrate zur Verfügung zu stellen. Verschleißfestigkeitsaufpanzerung wird benutzt, um Zahnabnutzung zu steuern. Auf den weichsten gebissenen Arten bedeckt diese Aufpanzerung vollständig die gebissenen Zähne.
2. mittelharte Bildungszahnstückchen:
Die mittelharten Bildungszahnstückchen werden benutzt, um hohe Druckfestigkeit, mittelharte Bildungen zu bohren. Triebprojektionszähne mit verringerter Kronenlänge werden in dieser Reihe gebissenen Entwürfen benutzt. Dauerhafte Aufpanzerung wird angewendet, um Zahnabnutzung zu verringern.
Hauptmerkmale
1. Schnitt Struktur dieser Art Siegel- und nicht versiegeltes tci dreikegeligen Stückchen:
Die Verschleißfestigkeit von Zähnen wird mit erstklassiger Hartmetallaufpanzerung auf erhöht
Zahnoberflächen für Stahlzahnstückchen.
2. Messgerät-Struktur dieser Art tci dreikegelige Felsenstückchen:
Mehrfacher Messgerätschutz mit Messgerättrimmern auf den Fersen- und Messgeräteinsätzen auf dem Messgerät
Oberfläche des Kegels, der Wolframhartmetalleinsätze und der Aufpanzerung auf den Shirttailzunahmen
Messgerät, das Fähigkeit hält und das Leben trägt.
3. Tragstruktur dieser Art tci dreikegelige Felsenstückchen:
Rollenlager der hohen Präzision mit zwei Druckflächen. Ball schließt den Kegel zu. Druckflächen stellen stark gegenüber
mit haltbarer Legierung. Abnutzungswiderstand und Ergreifungswiderstand des Lagers werden verbessert.
Spezifikation
IADC | WOB | U/min | Anwendbare Bildungen |
(KN/mm) | (r/min) | ||
417/437/ | 0.35~0.9 | 150~70 | Sehr weiche Bildungen mit niedriger Druckfestigkeit und hohem drillability, wie Lehm, Schlammstein, Kreide, Gips, Salz, weichem Kalkstein, etc. |
447/415/435 | |||
517/527/515 | 0.35~1.0 | 140~60 | Weiche Bildungen mit niedriger Druckfestigkeit und hohem drillability, wie Schlammstein, Gips, Salz, weichem Kalkstein, etc. |
537/547/535 | 0.45~1.0 | 120~50 | Weiche zu den mittleren Bildungen mit niedriger Druckfestigkeit, wie mittlerem, weichem Schiefer, mittlerem weichem Kalkstein, mittlerem weichem Sandstein, mittlerer Bildung mit den härteren und abschleifenden interbeds, etc. |
617/615 | 0.45~1.1 | 90~50 | Mittelharte Bildung mit hoher Kompressenstärke, wie hartem Schiefer, Kalkstein, Sandstein, Dolomit. usw. |
637/635 | 0.5~1.2 | 80~40 | Harte Bildungen mit hoher Druckfestigkeit, wie Sandstein, Kalkstein, Dolomit, hartem Gips, Marmor, etc. |
Anmerkung: Die Obergrenzen von WOB und von U/min in der oben genannten Tabelle sollten nicht gleichzeitig verwendet werden. |
