Produktdetails:
|
| Modellnummer: | Kopf des Kernstoßbohrers PQ | Art: | Zweikernfaß |
|---|---|---|---|
| Standard: | AQ BQ NQ Hauptquartier PQ | Produktname: | Kernstoßbohrerversammlung |
| Anwendung: | Drahtlinie Kernbohrung | Farbe: | schwarz |
| Paket: | Holzkiste-Paket | Reihe: | DCDMA-Drahtlinie q-Reihe |
| Gewicht: | 13.70kg | Diamters: | Weil PC BC3 NC3 HC3 PC3 T NC HC Reihe |
| Länge: | 1.5m, 3m | ||
| Markieren: | pq Hauptfunkleitungs-Kernstoßbohrer,1.5m Funkleitungs-Kernstoßbohrer,pq Hauptkernstoßbohrerversammlung |
||
tiefe Felsensteine durchlöchern gut geologischen Kernbohrungs- und BohrenausrüstungsstandardfunkleitungsKernstoßbohrer
Tiefe Felsen-Steine durchlöchern gut geologischen Kern-Bohrungs-und Bohren-Ausrüstungs-Standardfunkleitungs-Kernstoßbohrer u. Overshots von Pq/hq/nq/bq
>> Einleitung

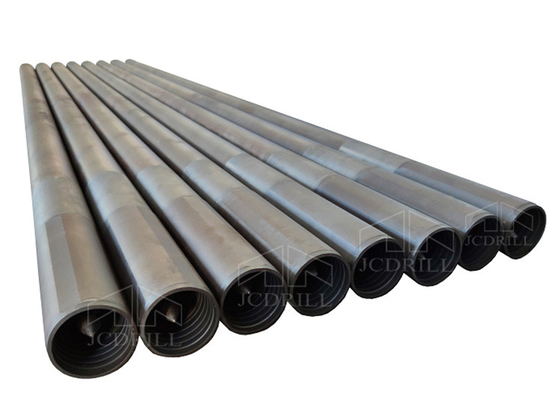

Ein entkernendes System der Funkleitung umfasst Kernstoßbohrerversammlung und übertriebene Versammlung. Die Kernstoßbohrerversammlung wird aus Gruppe des inneren Rohrs und äußerer Rohrgruppe verfasst. Innere u. äußere Rohre haben Standardlänge von 1,5 Metern und von 3 Metern.

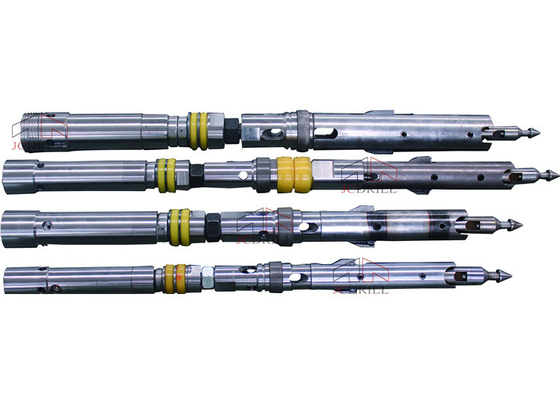

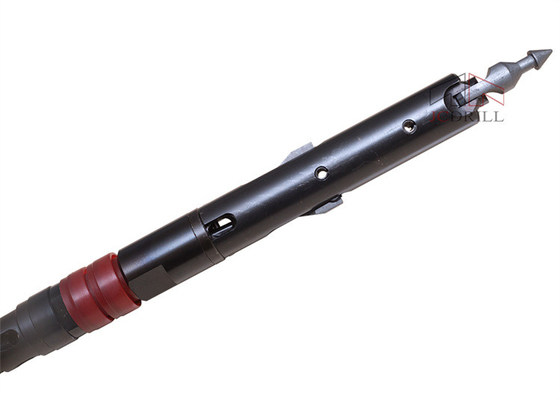

Die Hauptversammlung stellt zur Verfügung: verriegelnde und schwenkende spearpoint Mechanismen, um Einfügung und Wiederherstellung der inneren Rohrleitung, der tragenden Versammlung zu lassen das innere Rohr stationär bleiben und Beispielschadenweilebohrung vermeiden lassen, der funktionierenden Anzeichen des Flüssigkeitsdrucks und der flüssigen Regelventile.
Alle Hauptversammlungen enthalten eine Absperrventilversammlung, die ein Flüssigkeitsdrucksignal zum Bohrgerätbetreiber zur Verfügung stellt, wenn die Ventilmitglieder zusammengedrückt werden und ein volles oder blockiertes inneres Rohr anzeigt.
Die Kernstoßbohrerversammlung wird aus der Schlauchgruppe und Äußerrohrgruppe verfasst. Die Schlauchgruppe wird aus verfasst: Hauptversammlung, inneres Rohr, Kernheber-Kasten, Kernheber, Anschlagring.
Die Schlauchgruppe sammelt die Kernprobe während des Bohrprozesses und ist Unabhängiges der Äußerrohrgruppe. Die Äußerrohrgruppe wird aus dem Rest der Kernstoßbohrerkomponenten verfasst:
Blockierung der Koppelung, Adapter-Koppelung, äußeres Rohr.
Die Äußerrohrgruppe immer bleibt an der Unterseite des Lochs und bringt die Schlauchgruppe während des Bohrprozesses unter.
| ID# | Einzelteil | Beschreibung | Einheit | Gewicht (Kilogramm) |
| AQ | ||||
| 1-11 | 3m Kernstoßbohrer | SZJ-AQ-3000 | Stellen Sie ein | 24,27 |
| 1-11 | 1.5m Kernstoßbohrer | SZJ-AQ-1500 | Stellen Sie ein | 15,29 |
| BQ | ||||
| 1-11 | 3m Kernstoßbohrer | SZJ-BQ-3000 | Stellen Sie ein | 40,45 |
| 1-11 | 1.5m Kernstoßbohrer | SZJ-BQ-1500 | Stellen Sie ein | 25,49 |
| NQ | ||||
| 1-11 | 3m Kernstoßbohrer | SZJ-NQ-3000 | Stellen Sie ein | 64,88 |
| 1-11 | 1.5m Kernstoßbohrer | SZJ-NQ-1500 | Stellen Sie ein | 47,31 |
| Hauptquartier | ||||
| 1-11 | 3m Kernstoßbohrer | SZJ-HQ-3000 | Stellen Sie ein | 98,30 |
| 1-11 | 1.5m Kernstoßbohrer | SZJ-HQ-1500 | Stellen Sie ein | 67,53 |
| PQ | ||||
| 1-11 | 3m Kernstoßbohrer | SZJ-PQ-3000 | Stellen Sie ein | 142,50 |
| 1-11 | 1.5m Kernstoßbohrer | SZJ-PQ-1500 | Stellen Sie ein | 100,29 |
| Doppelte Rohroberfläche | ||||
| Größe (Oberflächenerforschungsbohrgerät) | Metrisches System (Millimeter) | Kaisersystem (herein) | ||
| Lochdurchmesser | Kerndurchmesser | Lochdurchmesser | Kerndurchmesser | |
| BQ | 60 | 36,4 | 2,36 | 1,43 |
| NQ | 75,7 | 47,6 | 2,98 | 1,88 |
| Hauptquartier | 96,1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Dreifache Rohroberfläche | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96,1 | 61,1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |
>> PQ-Hauptversammlungs-Strukturdiagramm
| ID# | Einzelteil | Decription | Einheit | Gewicht (Kilogramm) |
| 1-25 | Hauptversammlung | PQ-TKZC | Stellen Sie ein | 23,00 |
| 1 | Speerspitze | PQ-TK-LMT | PC | 1,68 |
| 2 | Rasten-Frühling | PQ-TK-DWTH | PC | 0,01 |
| 3 | Rastenstift | PQ-TK-DWX | PC | 0,07 |
| 4 | Speerspitzenpunktbasis | PQ-TK-MTZ | PC | 1,89 |
| 5 | Klinke, die Fall zurückzieht | PQ-TK-HSG | PC | 3,42 |
| 6 | Frühlingsstift | TXX-18*55 | PC | 0,05 |
| 7 | Frühlingsstift (2) | TXX-18*72 | Gruppe | 0,12 |
| 8 | Klinken-Frühling | PQ-TK-ZH | PC | 0,02 |
| 9 | Klinke (2) | PQ-TK-TKB | Paare | 0,66 |
| 10 | Frühlingsstift (2) | TXX-13*60 | Gruppe | 0,06 |
| 11 | Frühlingsstift | TXX-13*75 | PC | 0,03 |
| 12 | Klinkenbasis | PQ-TK-TKZ | PC | 0,24 |
| 13 | Oberer Klinkenkörper | PQ-TK-TKJ | PC | 5,45 |
| 14 | Landungsschulter | PQ-TK-XGH | PC | 0,39 |
| 15 | Seegerring | KYDQ-85 | PC | 0,02 |
| 16 | Stover-Kontermutter | PQ-TK-TJLM | PC | 0,53 |
| 17 | Spindel | PQ-TK-ZZ | PC | 3,88 |
| 18A | Absperrventil stark | PQ-TK-FP | PC | 0,1 |
| 18B | Absperrventilweiche | PQ-TK-FP-H | PC | 0,1 |
| 19 | Passscheibe (2) | PQ-TK-JGD | Gruppe | 0,3 |
| 20A | Lager | ZC-52209 | PC | 0,59 |
| 20B | Innenring (2) | PQ-TK-ZCNT | Gruppe | 0,34 |
| 21 | Spindelbuchse | PQ-TK-ZCZ | PC | 2,65 |
| 22 | Lager | ZC-51207 | PC | 0,21 |
| 23 | Druckfeder | PQ-TK-ZZTH | PC | 0,83 |
| 24 | Kontermutter | ZSLM-M30 | PC | 0,25 |
| 25 | Versammlung Kappe des inneren Rohrs | PQ-TK-NGJTZC | PC | 5,54 |
| 25A | Kappe des inneren Rohrs | PQ-TK-NGJT | PC | 5,07 |
| 25B | Fetten Sie die Ausstattung ein | ZYZ-M10*1 | PC | 0,01 |
| 25C | Ball (2) | GQ-22 | PC | 0,04 |
| 25D | Rückschlagventilkörper | PQ-TK-FYG | PC | 0,42 |
